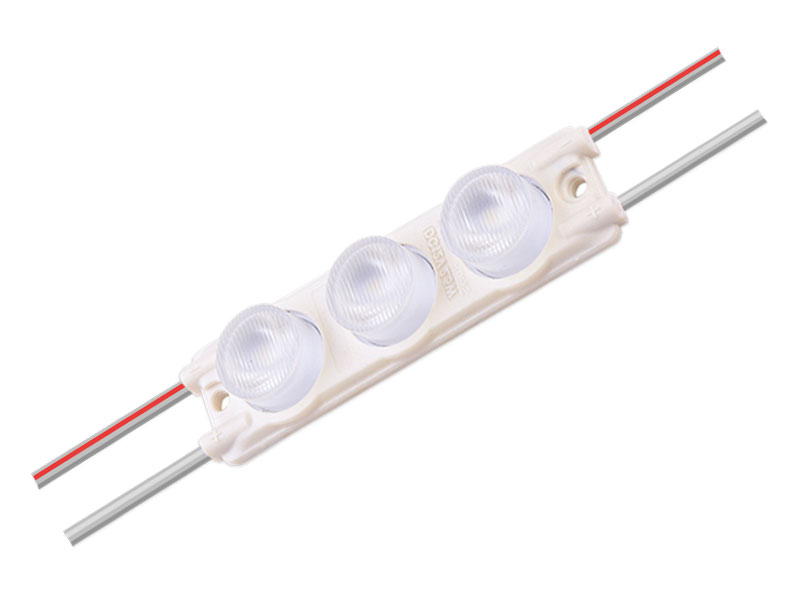

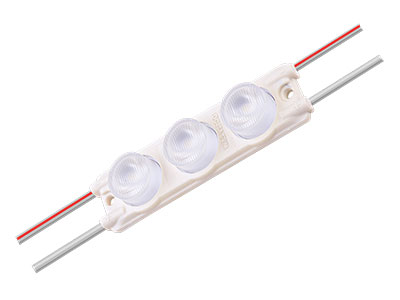

MOX268E (2.5Вт）

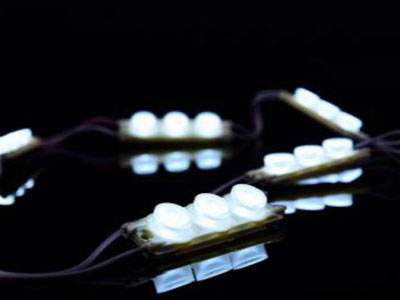

Модуль для светового короба

MOX268E (2.5Вт）
MOX268E (2.5Вт） MOX268E (2.5Вт） MOX268E (2.5Вт） MOX268E (2.5Вт） MOX268E (2.5Вт）
  • Соединяются гибкими кабелями;
  • Тип защиты (модули): IP65
  • Индекс цветопередачи Ra: ≥75
  • Световой поток на модульную цепь: 220лм
  • CE маркировка;
  • 5 лет гарантии;

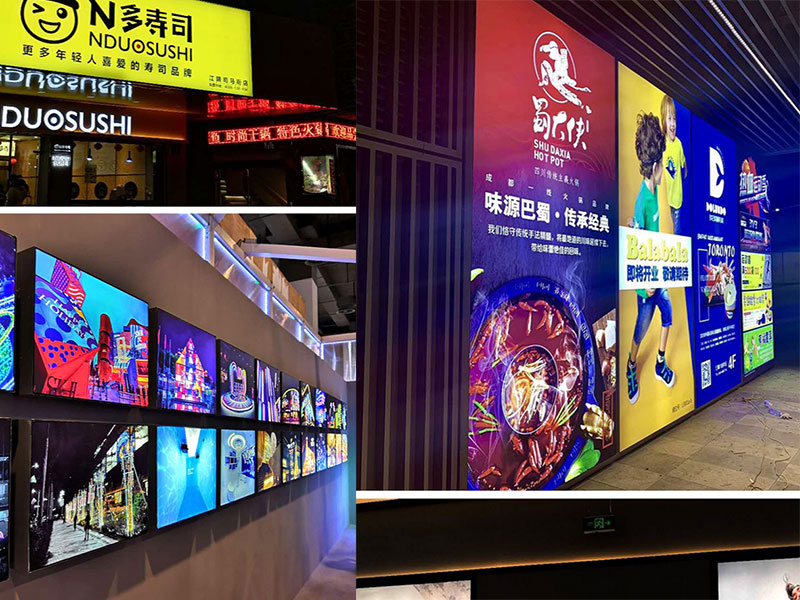

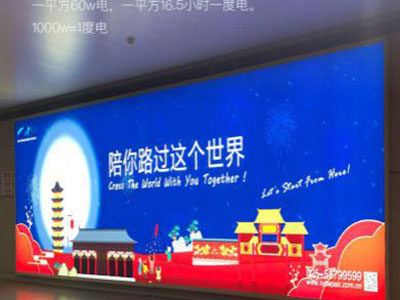

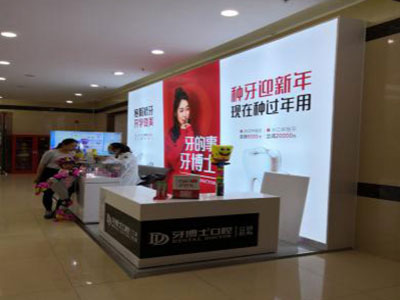

  • Подходят для подсветки светового короба и вывесок размером 50-100см;
Общие сведения:
  • Используется источник света SMD2835, характеризуется хорошей цветопередачей;
  • Доступны в белом/чистом белом/теплом белом цветах;
  • ПММА оптическая линза с углом луча 10×65°, характеризуется равномерным освещением;
  • Изготавливается посредством литья под давлением, печатная плата с хорошим рассеиванием тепла;
  • Обладает отличными адгезионными свойствами, быстро отводит тепло в профиль;
  • Огнестойкость до UL94V-0;
  • Низкий вход DC24В, безопасный и надежный;
Технические характеристики:
Модель Чиповый светодиод Цвет света светодиодов Цветовая температура (K) Номинальное напряжение (В) Мощность (Вт) Световой поток Номинальная эффективность (лм/Вт) Угол свечения Номинальный ток（мA） Сертификат Индекс цветопередачи, R (CRI)
( лм ) ( °)
MOX268E 3030 холодный белый 9000-12000 12 2.5 220 88 10X65 208 CE RoHS ≥75
чистый белый 7000-8000 12 2.5 220 88 10X65 208 CE RoHS ≥75
Другие технические характеристики:
Макс. длина цепи Цвет Светодиодный трансформатор Вес (г/ед) Рабочая температура (℃) Температура (℃) Степень защиты IP (модули) Размер Число светодиодов на модуль Гарантийный период (год)
(ДхШхВ), мм
20 Белый постоянное напряжение 17 -25～+60 -25～+70 IP65 74х20х10 3 5

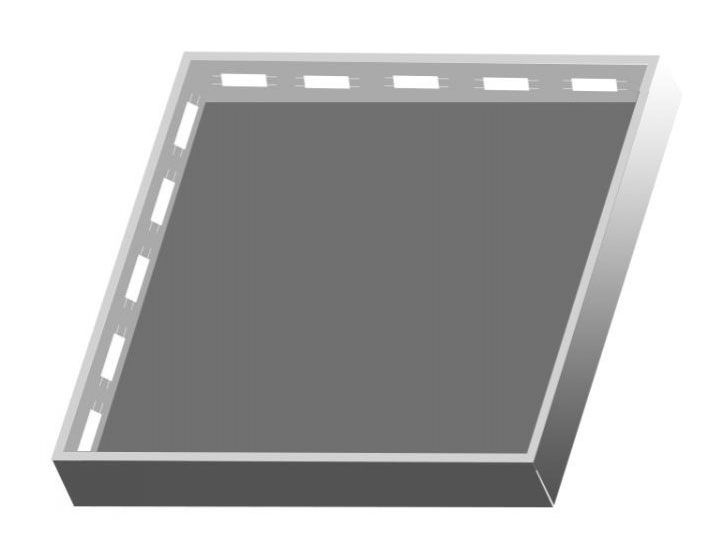

Монтаж или схема подключения
MOX268E (2.5Вт）

Метод установки: Для позиционирования и крепления необходимо использовать двухсторонний скотч из пенополиэтилена и клей для нейтрального стекла.

Каскад и модуль могут разрезаться.

Инструкция по установке:
  • Главный кабель питания: 2x1.5мм2. При необходимости удлинить линии светодиодных жестких стержней, необходимо использовать провод 0.75мм2/18# во избежание перегрузки питания, которая может привести к перегреву. Длина блока электропитания и питающего провода между лампочками не должна составлять более 3 метров;
  • При установке, пожалуйста, используйте схему;
  • Крепежные винты должны быть оснащены прямыми отверстиями и фиксироваться на месте;
  • Если в светодиодной ленте имеется неизолированный провод, то необходимо снять 10мм изоляции, а затем установить его в защитную изоляцию соединительной головки;
  • Для обеспечения гидроизоляции и защиты питающей линии от коррозии после завинчивания клемм, мы рекомендуем использование однокомпонентного силикона (нейтрального стекла, пластика или водостойкой смазки) в качестве покрытия медного провода для защиты;
  • Не прикасаться к проводам под напряжением;
  • Рекомендуем использовать импульсный источник питания с соответствующей нормативной спецификацией (защита от короткого замыкания, защита от перенапряжения, защита от перегрузки тока);

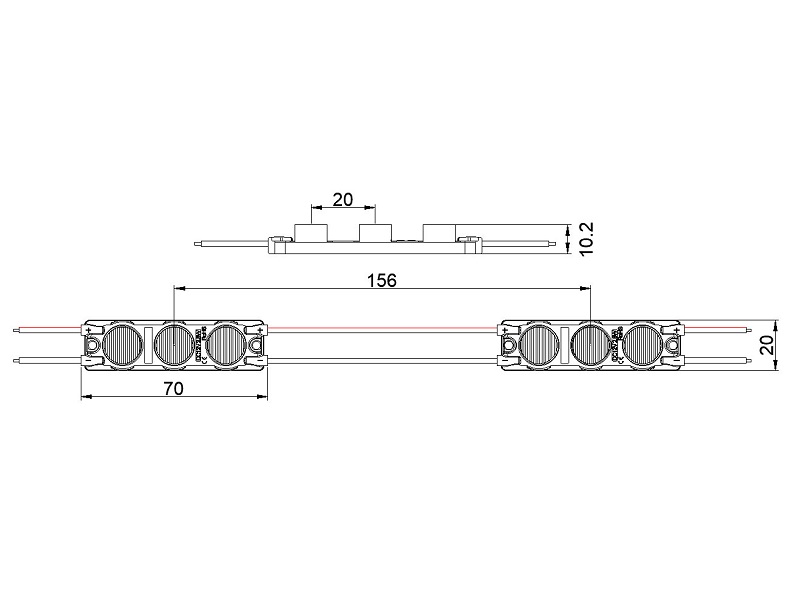

Размеры:
MOX268E (2.5Вт）

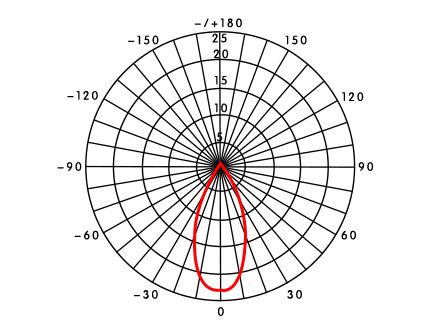

Кривая распределения света:
MOX268E (2.5Вт）

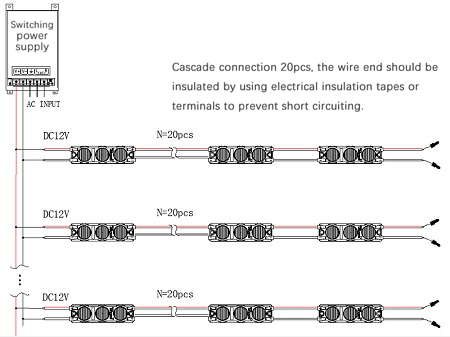

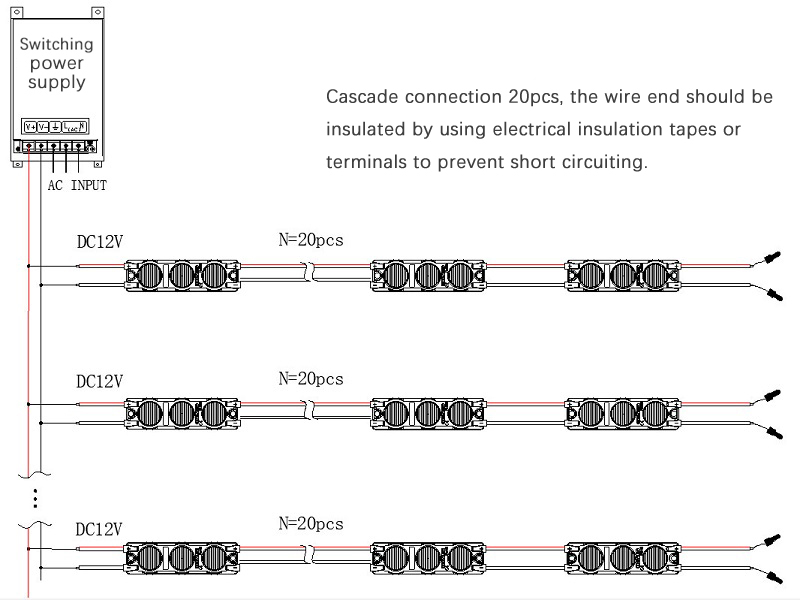

Схема соединения:
MOX268E (2.5Вт）
