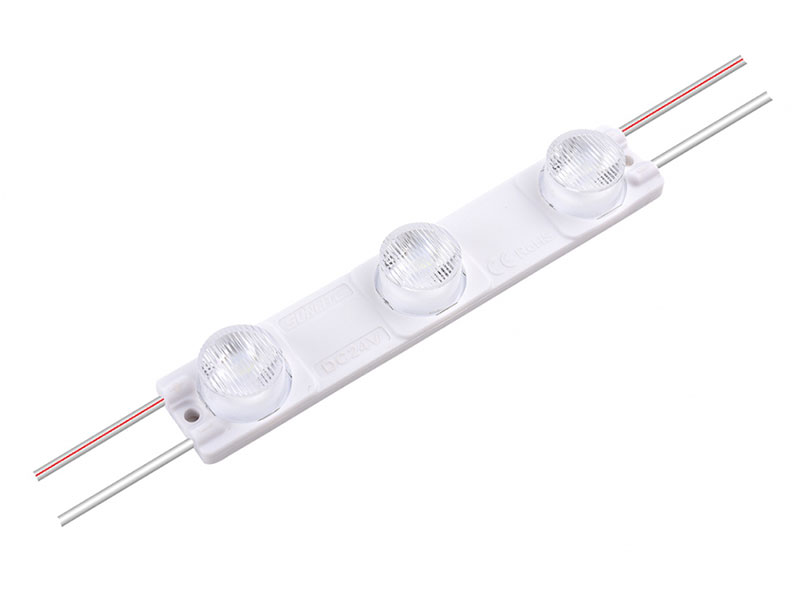

MRX269E (3.6Вт)

Модуль для светового короба

• Соединяются гибкими кабелями;
• Тип защиты (модули): IP65
• Индекс цветопередачи Ra: ≥75
• Световой поток на модульную цепь: 380~400лм
• CE маркировка;
• 3 года гарантии;

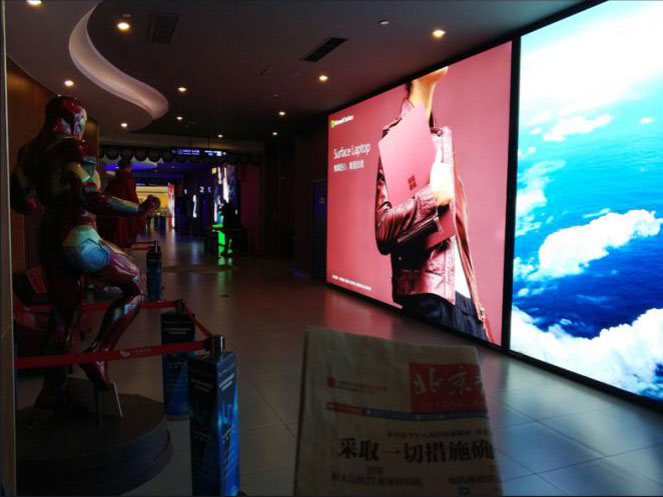

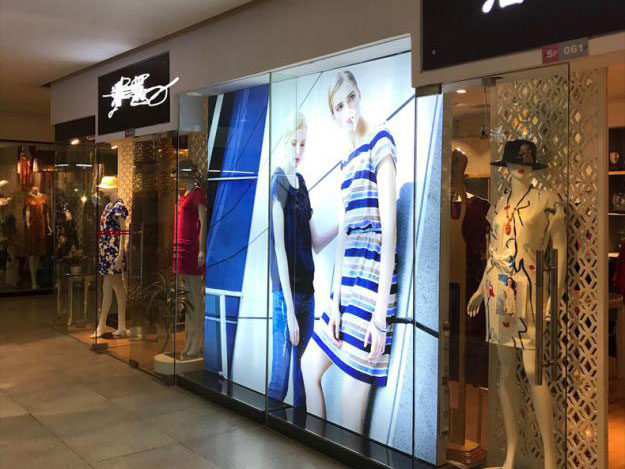

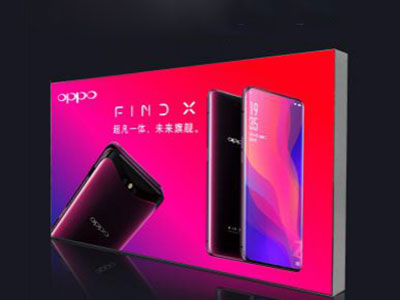

• Подходят для подсветки светового короба и вывесок размером 60-120см;

Запрос от

• Используется источник света SMD3030, характеризуется хорошей цветопередачей;
• ПММА оптическая линза с углом луча 10×65°, характеризуется равномерным освещением;
• Огнестойкость до UL94V-0;
• Продукция характеризуется низким энергопотреблением, не требуется техническое обслуживание, гарантия составляет 3 года;
• Низкий вход DC24В, безопасный и надежный, водонепроницаемость IP65;

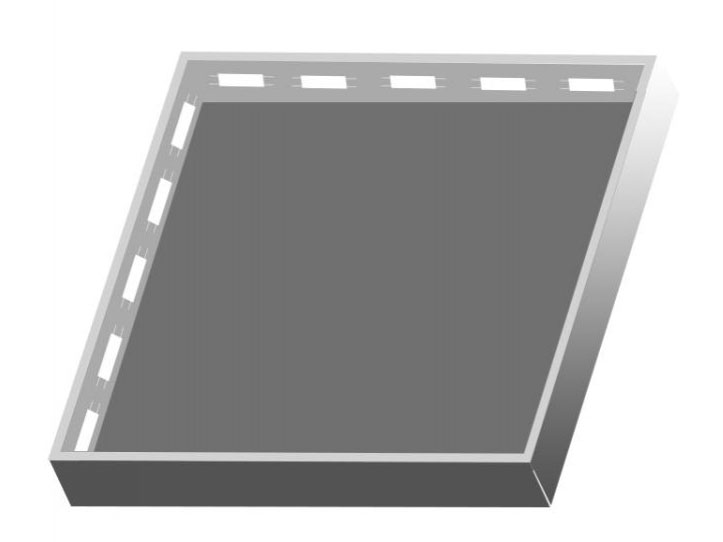

Монтаж или схема подключения

Метод установки: Для позиционирования и крепления необходимо использовать двухсторонний скотч из пенополиэтилена и клей для нейтрального стекла.

Каскад и модуль могут разрезаться.

• Главный кабель питания: 2x1.5мм². При необходимости удлинить линии светодиодных жестких стержней, необходимо использовать провод 0.75мм2/18# во избежание перегрузки питания, которая может привести к перегреву. Длина блока электропитания и питающего провода между лампочками не должна составлять более 3 метров;
• При установке, пожалуйста, используйте схему;
• Крепежные винты должны быть оснащены прямыми отверстиями и фиксироваться на месте;
• Если в светодиодной ленте имеется неизолированный провод, то необходимо снять 10мм изоляции, а затем установить его в защитную изоляцию соединительной головки;
• Для обеспечения гидроизоляции и защиты питающей линии от коррозии после завинчивания клемм, мы рекомендуем использование однокомпонентного силикона (нейтрального стекла, пластика или водостойкой смазки) в качестве покрытия медного провода для защиты;
• Не прикасаться к проводам под напряжением;
• Рекомендуем использовать импульсный источник питания с соответствующей нормативной спецификацией (защита от короткого замыкания, защита от перенапряжения, защита от перегрузки тока);

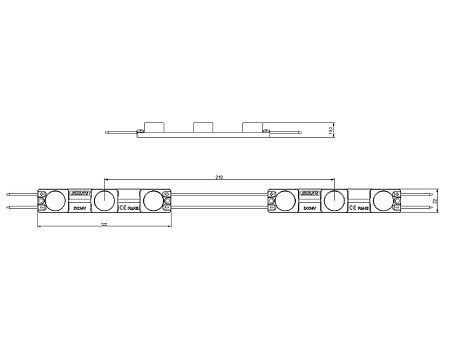

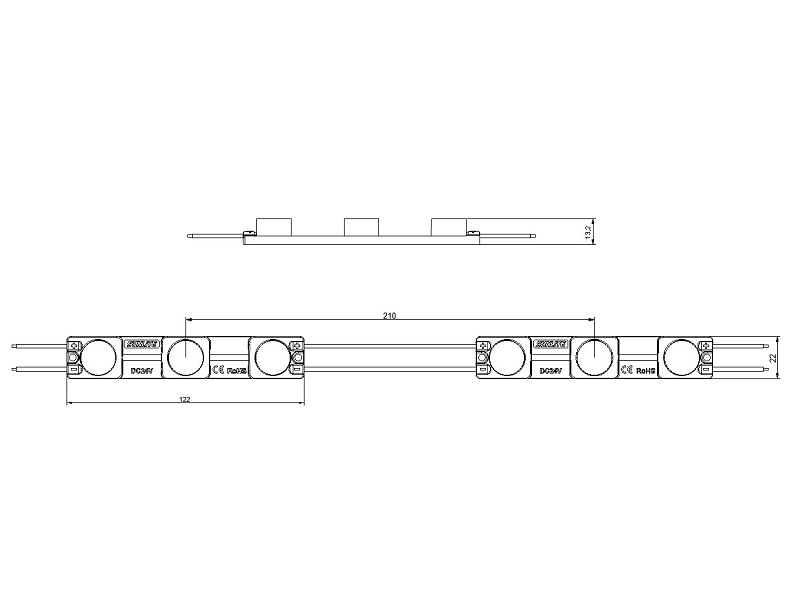

Размеры:

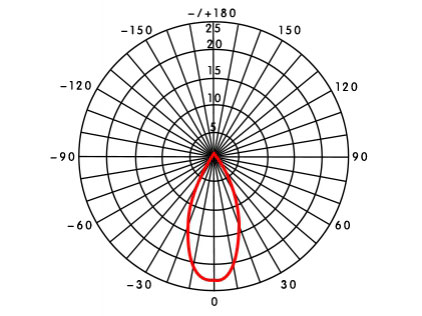

Кривая распределения света:

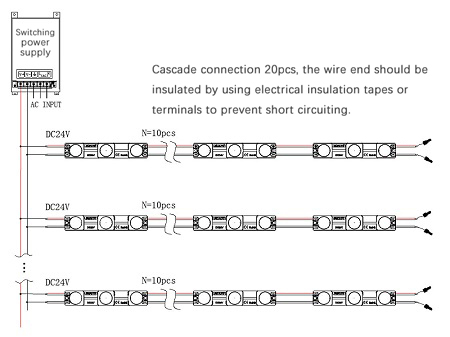

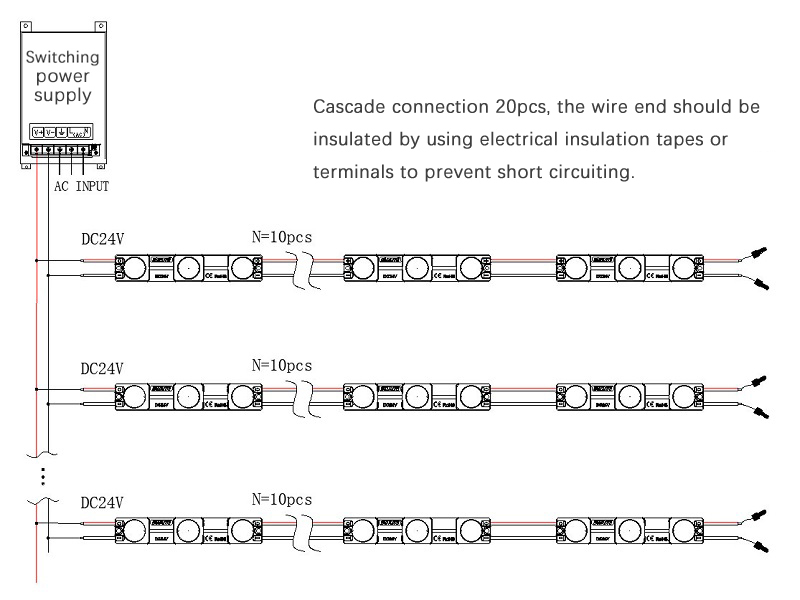

Схема соединения:

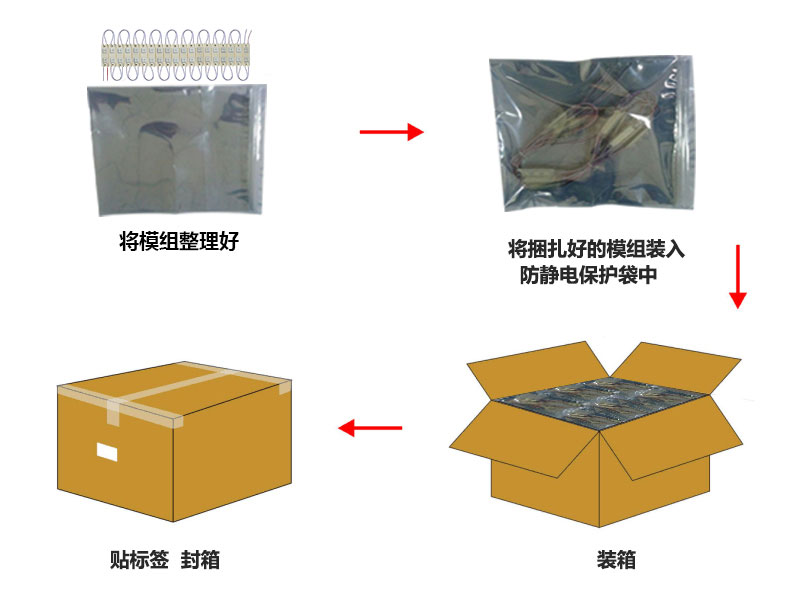

Упаковка:

Инструкция упаковки:

• Размер электростатического мешка: 250х350мм;
• Внешний размер картонной коробки: 700х337х320мм;
• 10 шт/короб, в каждом ящике 10 коробок, итого 100шт;
• Масса нетто (NW): 6.5 (1±10%)кг;
• Масса брутто (GW): 8.7 (1±10%)кг;
• Заметка: Указанные выше вес и размер упаковки приведены для справки. Разница в весе и размерах зависит от конкретного типа упаковки;
