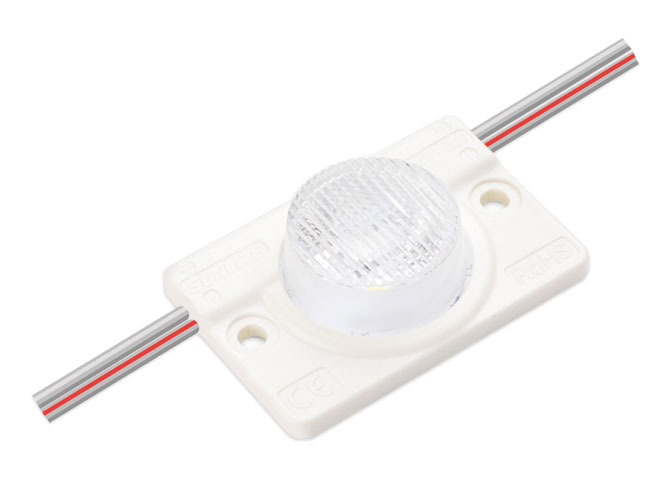

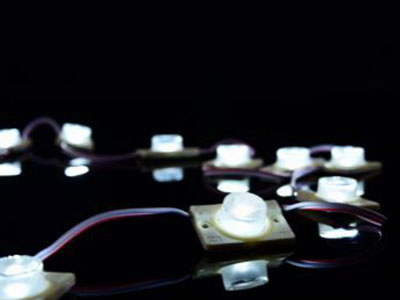

MJX266E (1.2Вт)

Модуль для светового короба

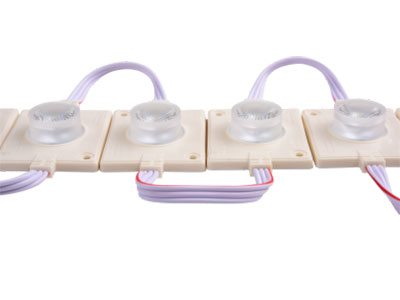

• Соединяются гибкими кабелями;
• Тип защиты (модули): IP65
• Индекс цветопередачи Ra: ≥75
• Световой поток на модульную цепь: 120лм
• CE маркировка;
• 5 лет гарантии;

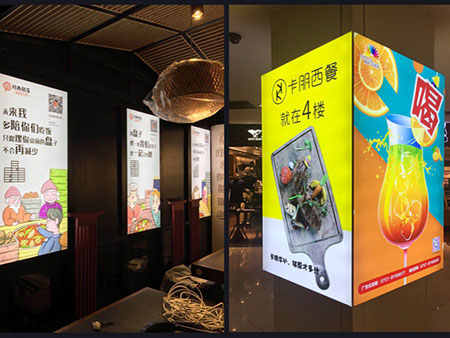

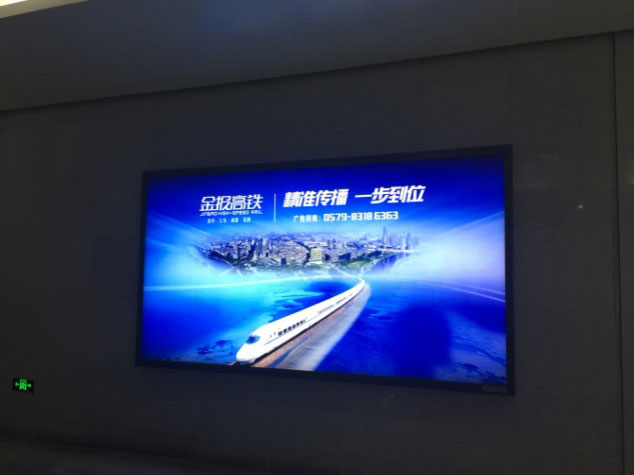

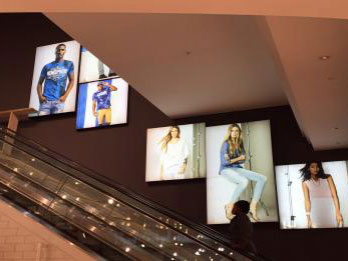

• Подходят для подсветки светового короба и вывесок размером 6-20см;

Запрос от

• Используется источник света EMC3030, характеризуется хорошей цветопередачей;
• Доступны в белом/чистом белом/теплом белом цветах;
• ПММА оптическая линза с углом луча 15×45°, характеризуется равномерным освещением;
• Подходит для светового короба размером 50-100см;
• Изготавливается посредством литья под давлением, печатная плата с хорошим рассеиванием тепла;
• Обладает отличными адгезионными свойствами, быстро отводит тепло в профиль;
• Огнестойкость до UL94V-0;
• Низкий вход DC24В, безопасный и надежный;

Note：
① Температура окружающей среды при тестировании составляет: 25±2℃;
② Приведенные выше данные являются стандартными показателями, которые могут отличаться и быть изменены без предварительного уведомления;
③ Модули являются продукцией с высоким уровнем энергопотребления. Они не могут быть использованы в качестве двухстороннего источника питания;

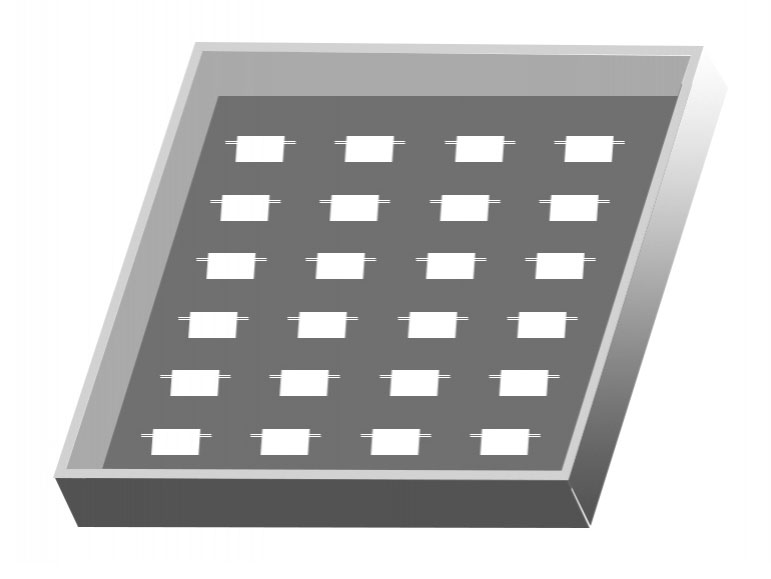

Монтаж или схема подключения

Метод установки: Для позиционирования и крепления необходимо использовать двухсторонний скотч из пенополиэтилена и клей для нейтрального стекла.

Каскад и модуль могут разрезаться.

• Главный кабель питания: 2x1.5мм². При необходимости удлинить линии светодиодных жестких стержней, необходимо использовать провод 0.75мм2/18# во избежание перегрузки питания, которая может привести к перегреву. Длина блока электропитания и питающего провода между лампочками не должна составлять более 3 метров;
• При установке, пожалуйста, используйте схему;
• Крепежные винты должны быть оснащены прямыми отверстиями и фиксироваться на месте;
• Если в светодиодной ленте имеется неизолированный провод, то необходимо снять 10мм изоляции, а затем установить его в защитную изоляцию соединительной головки;
• Для обеспечения гидроизоляции и защиты питающей линии от коррозии после завинчивания клемм, мы рекомендуем использование однокомпонентного силикона (нейтрального стекла, пластика или водостойкой смазки) в качестве покрытия медного провода для защиты;
• Не прикасаться к проводам под напряжением;
• Рекомендуем использовать импульсный источник питания с соответствующей нормативной спецификацией (защита от короткого замыкания, защита от перенапряжения, защита от перегрузки тока);

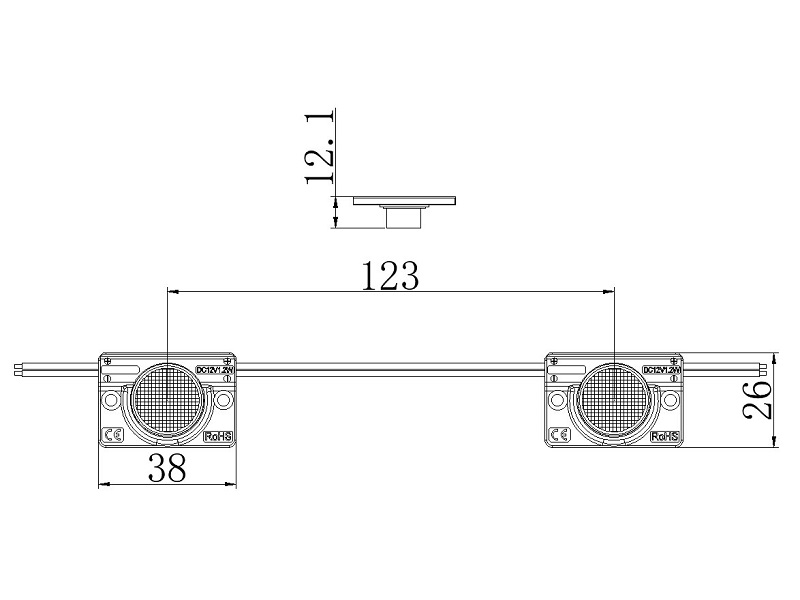

Размеры:

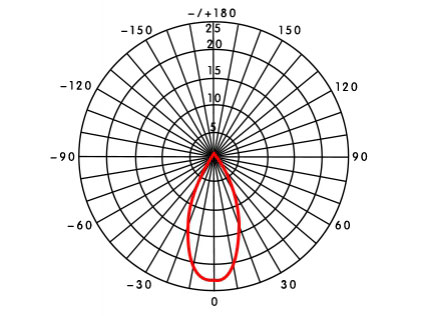

Кривая распределения света:

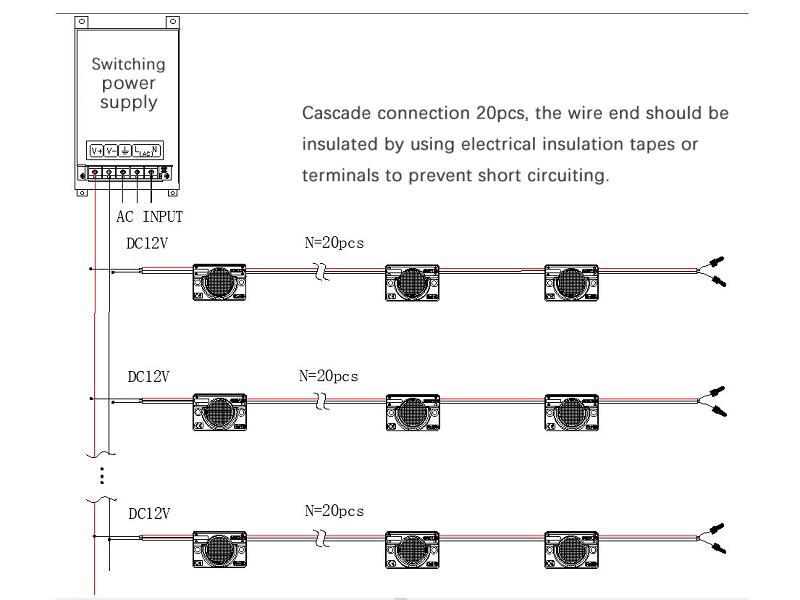

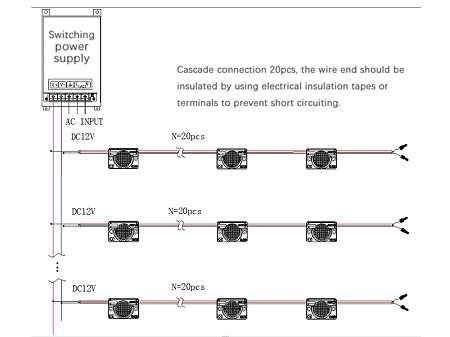

Схема соединения:
