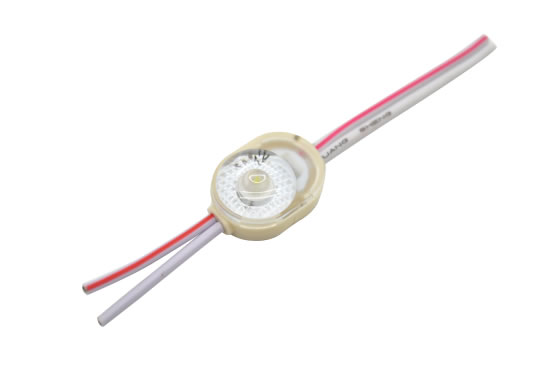

LED Модуль, серия MSX-225B

• Подключается с помощью гибких кабелей
• IP - рейтинг (модуль): IP67
• Световой поток на цепочку модулей: 150LM
• Маркировка CE
• Гарантия 5 лет

Запрос от

• Светодиодные модули используют светодиоды SMD2835 с высокой светоотдачей до 150 лм/Вт, что обеспечивает низкое тепловое сопротивление, точечное освещение, длительный срок службы и хорошую цветовую консистенцию.
• Тройные линзы ПК с углом обзора 170° обеспечивают большое и равномерное светоизлучение
• Корпус из АБС-пластика является водонепроницаемым и огнестойким, что делает светодиодный модуль пригодным для использования в закрытых наружных помещениях при низких и высоких температурах.
• Низковольтный вход DC12V обеспечивает высокую безопасность эксплуатации
• Обладает хорошей герметичностью и имеет рейтинг IP67

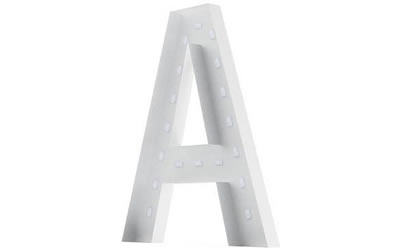

Установка и схема подключения

При светопропускании 60% для тестирования светодиодного модуля используется белый литой акриловый лист толщиной 4 мм.

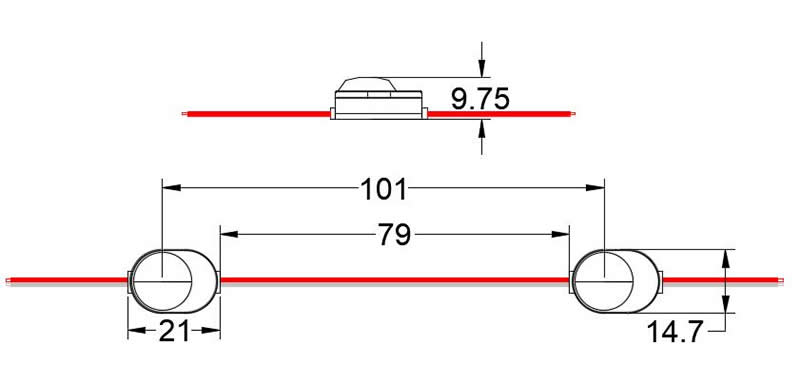

Размеры (мм)

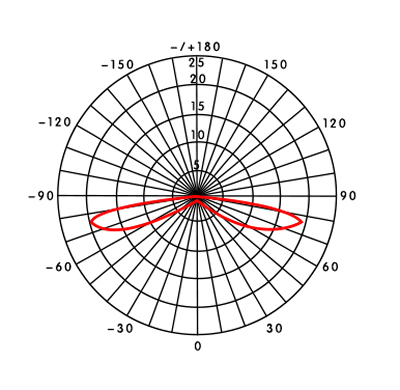

Кривая распределения света

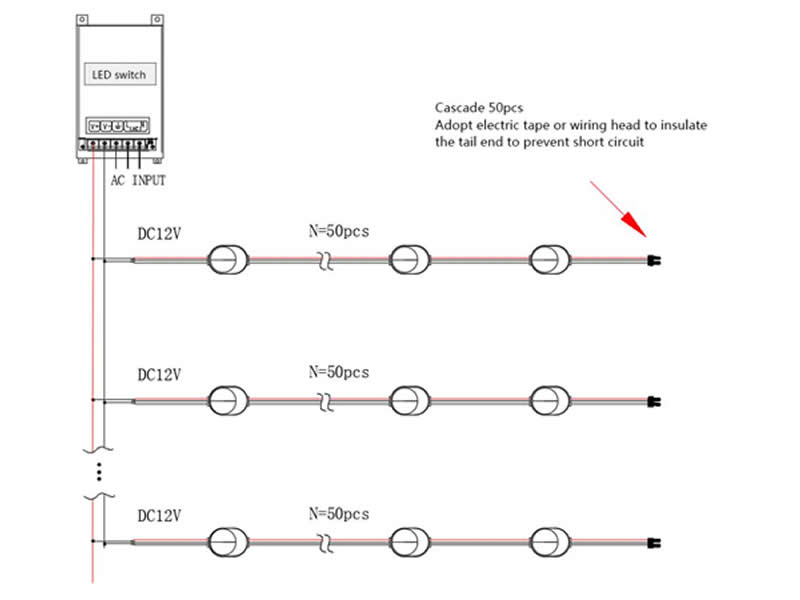

Схема подключения

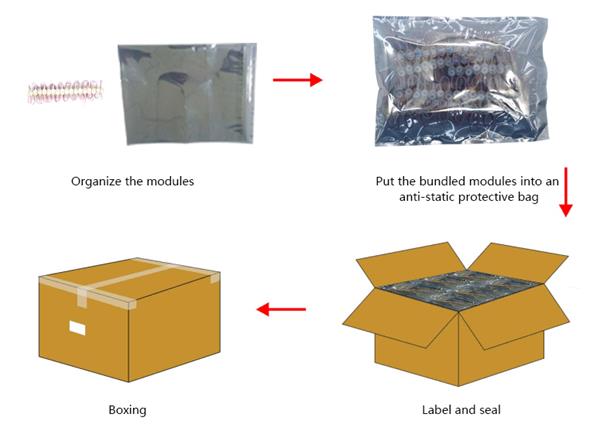

Упаковка

Фасовка: 2500 штук в одну коробку
Размер: 220*300*0.075 мм
Размер коробки : 520*370*260 мм
Вес нетто: 9.0(1±10%) кг
Вес брутто: 9.5(1±10%) кг

Примечание: Вышеуказанное количество и вес упаковки относятся только к иллюстрированному способу упаковки, который может отличаться от фактического способа упаковки.
Вышеуказанные параметры могут быть изменены без предварительного уведомления.

• Главный кабель питания: 2x2.5мм². При необходимости удлинить линии светодиодных жестких стержней, необходимо использовать провод 1мм²/16# во избежание перегрузки питания, которая может привести к перегреву. Длина блока электропитания и питающего провода между лампочками не должна составлять более 3 метров;
• При установке, пожалуйста, используйте схему;
• Крепежные винты должны быть оснащены прямыми отверстиями и фиксироваться на месте;
• Если в светодиодной ленте имеется неизолированный провод, то необходимо снять 10мм изоляции, а затем установить его в защитную изоляцию соединительной головки;
• Для обеспечения гидроизоляции и защиты питающей линии от коррозии после завинчивания клемм, мы рекомендуем использование однокомпонентного силикона (нейтрального стекла, пластика или водостойкой смазки) в качестве покрытия медного провода для защиты;
• Не прикасаться к проводам под напряжением;
• Рекомендуем использовать импульсный источник питания с соответствующей нормативной спецификацией (защита от короткого замыкания, защита от перенапряжения, защита от перегрузки тока);
