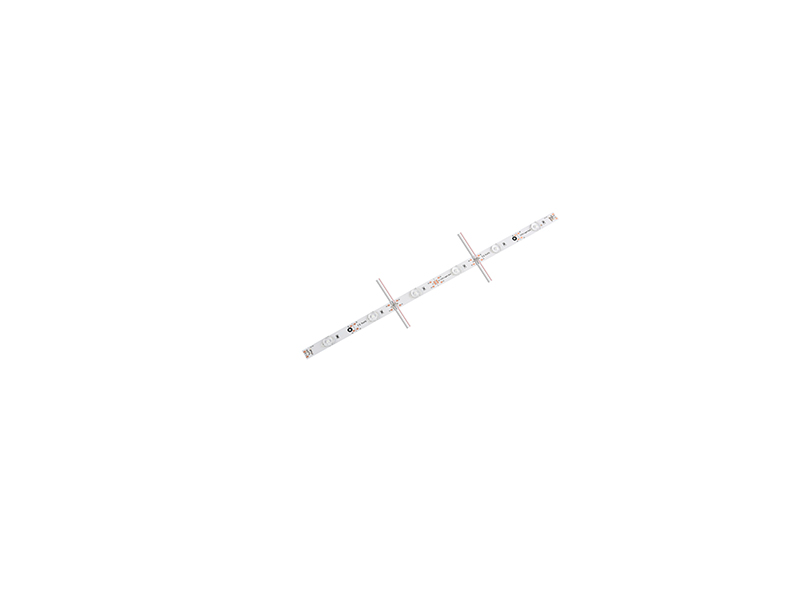

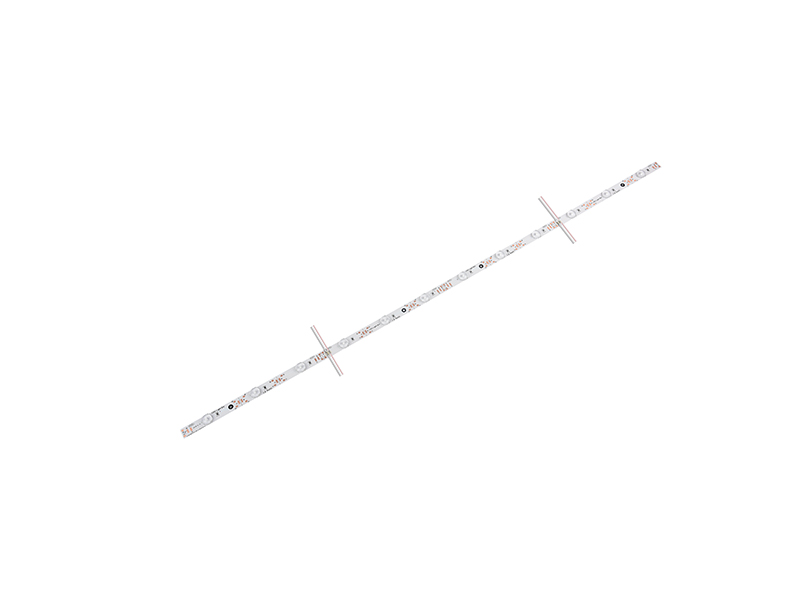

Линейный светодиодный модуль FT047-X06/FT095-X12/T110-X14

Линейный светодиодный модуль (с задней подсветкой)

Общие сведения:

• Технология TV подсветки, равномерное распределение света, отсутствие желтых пятен, отсутствие темных областей;

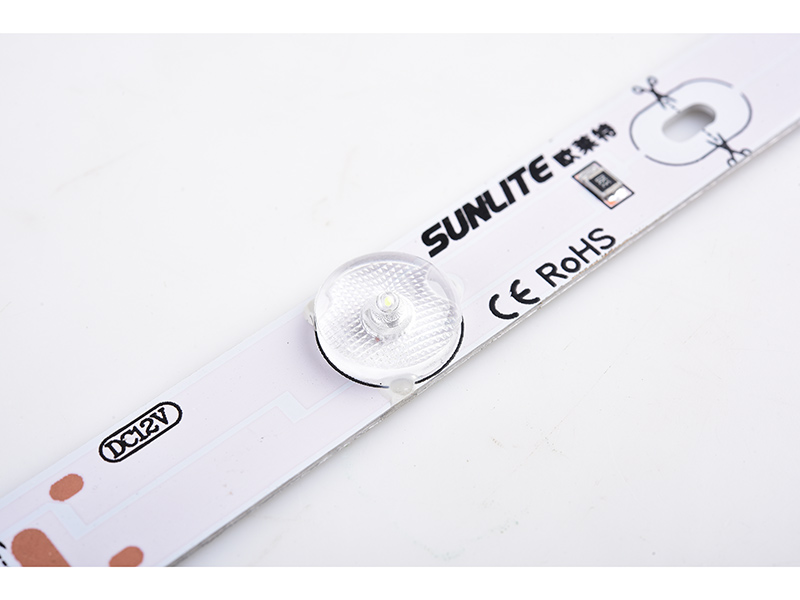

• Линейный светодиодный модуль оснащен источником света SMD2835, который характеризуется наличием широкого спектра цветов;
• Простое подключение и установка;
• Используются высококачественные линзы, характеризующиеся большим углом света, высоким коэффициентом пропускания света;
• Максимальный межстрочный интервал составляет 25-30см, что экономит источник света и затраты на установку;

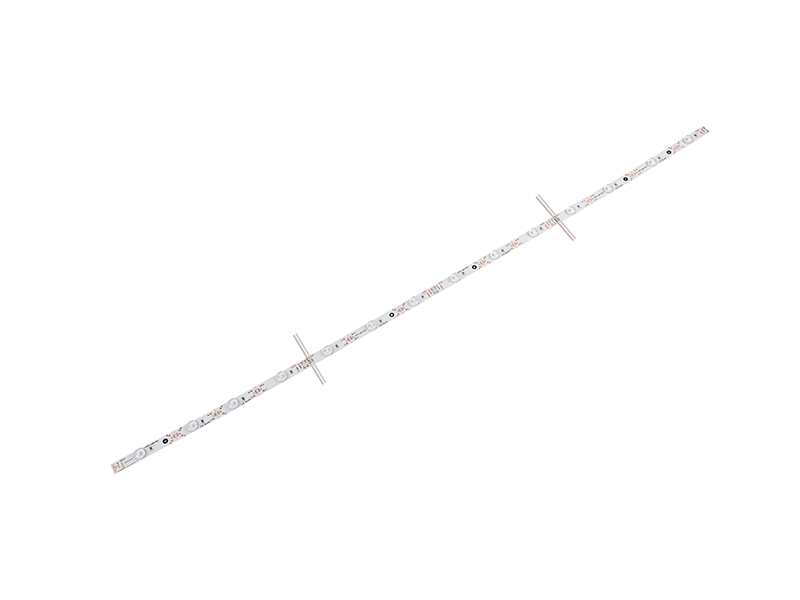

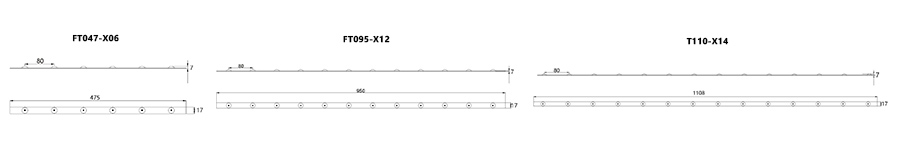

• Длина изделия составляет 8см, может быть разрезана на несколько отрезков в соответствии с эксплуатационными требованиями;

Запрос от

Примечание:
① Температура окружающей среды при тестировании составляет: 25±2℃;
② Приведенные выше данные являются стандартными показателями, которые могут отличаться и быть изменены без предварительного уведомления;

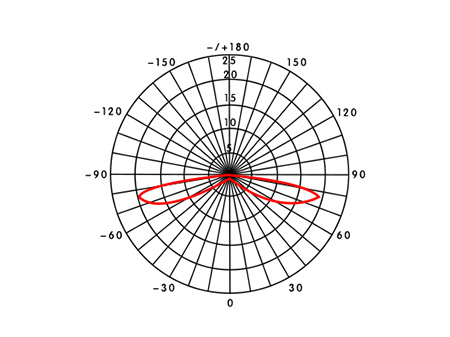

Кривая распределения света:

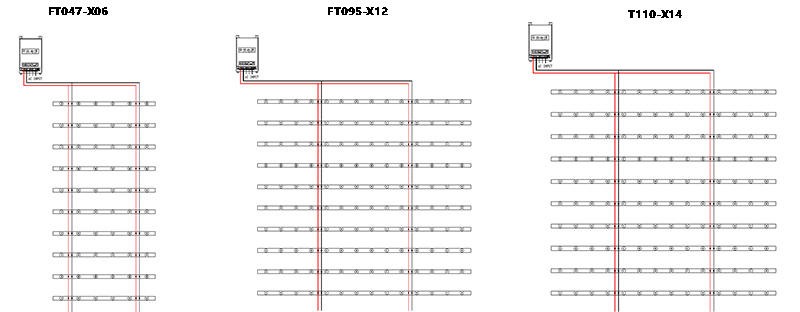

Схема соединения:

• Главный кабель питания: 2x2.5мм2 или больше. При необходимости удлинить линии светодиодных жестких стержней, необходимо использовать провод 0.75мм2/18# во избежание перегрузки питания, которая может привести к перегреву. Длина блока электропитания и питающего провода между лампочками не должна составлять более 3 метров;
• При установке, пожалуйста, используйте схему;
• Крепежные винты должны быть оснащены прямыми отверстиями и фиксироваться на месте;
• Если в светодиодной ленте имеется неизолированный провод, то необходимо снять 10мм изоляции, а затем установить его в защитную изоляцию соединительной головки;
• Для обеспечения гидроизоляции и защиты питающей линии от коррозии после завинчивания клемм, мы рекомендуем использование однокомпонентного силикона (нейтрального стекла, пластика или водостойкой смазки) в качестве покрытия медного провода для защиты;
• Не прикасаться к проводам под напряжением;
• Рекомендуем использовать импульсный источник питания с соответствующей нормативной спецификацией (защита от короткого замыкания, защита от перенапряжения, защита от перегрузки тока);

• Тестовая панель представляет собой белую акриловую панель толщиной 3мм с коэффициентом пропускания света 54.4%;
• В испытаниях используется металлический световой короб;

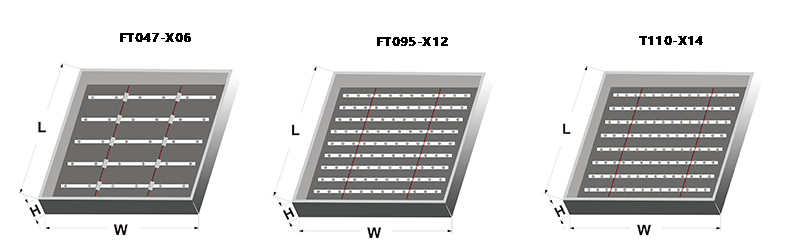

• Расположите модуль равномерно в соответствии с фотоэлектрическими рабочими параметрами;
