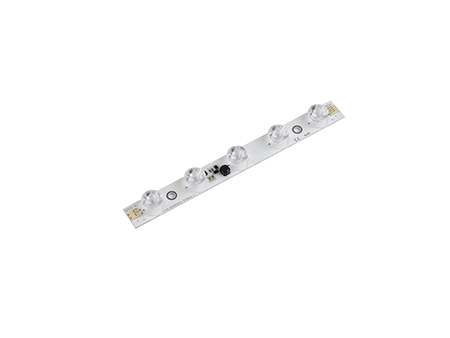

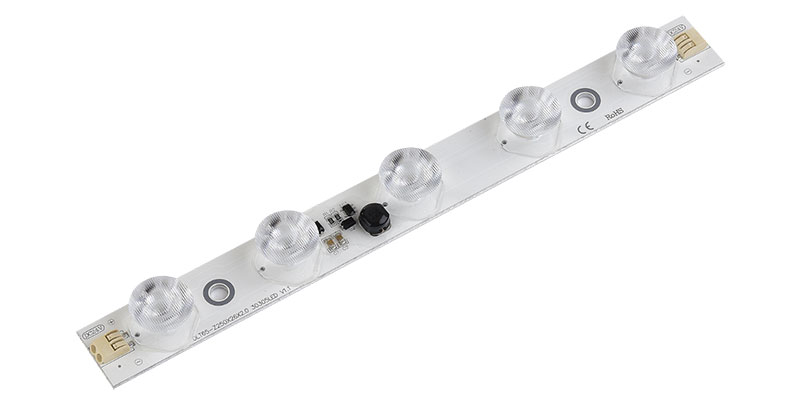

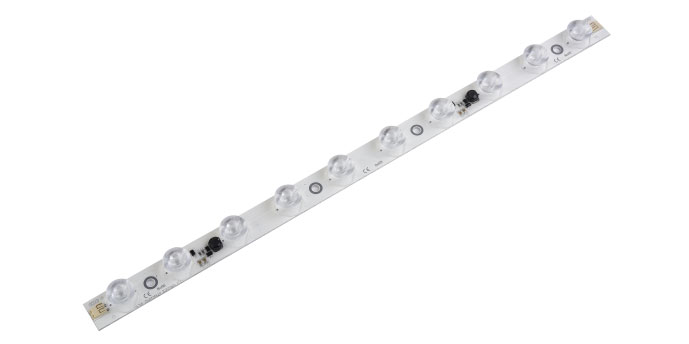

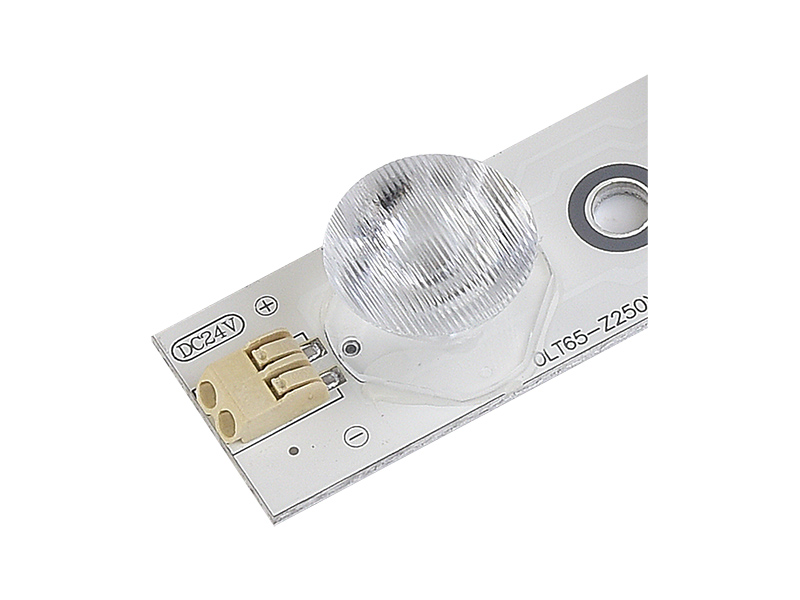

Линейный светодиодный модуль DLW445E/DLW446E

Линейный светодиодный модуль (с боковым свечением)

Общие сведения:

• Использование высококачественных источников света от всемирно известных производителей, высококачественные светодиоды, высокая однородность цвета и низкий уровень затухания света;
• Импортные линзы с уникальным оптическим дизайном, равномерным и дальним освещением;

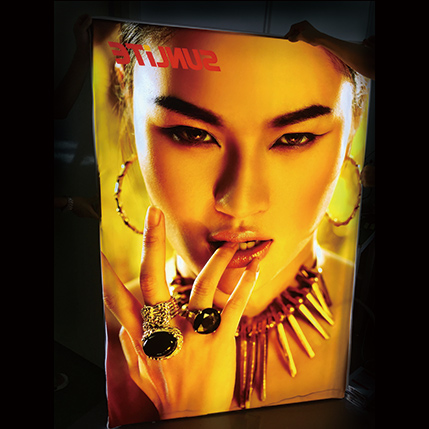

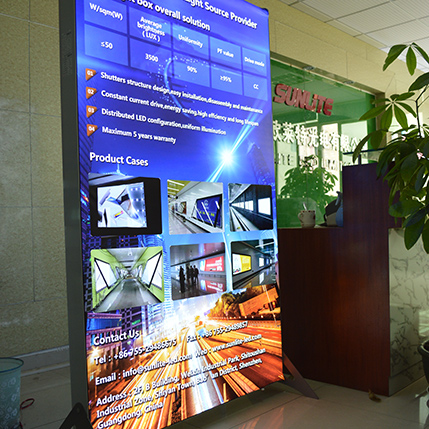

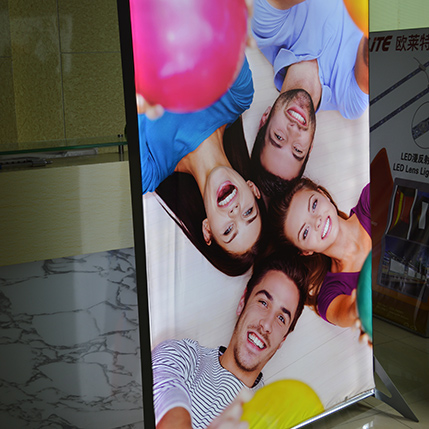

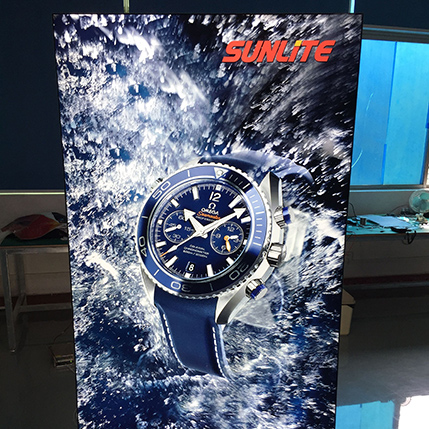

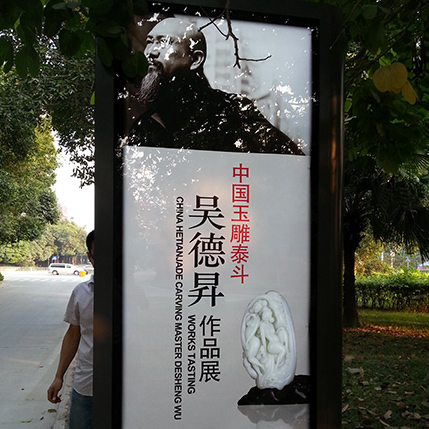

• Применяется для освещения двухсторонних световых коробов с минимальной толщиной стенки 6см;
• Освещение до 5м, что значительно экономит источники света и затраты на установку;
• Применение токовой цепи постоянного переключения IC и входа DC24В обеспечивает высокую стабильность;
• Алюминиевый профиль 2.0 с высокой теплопроводимостью, хороший эффект рассеивания тепла;
• Линейные светодиодные модули с боковым свечением DLW445E и DLW446E доступны в широком ассортименте длинны;

Запрос от

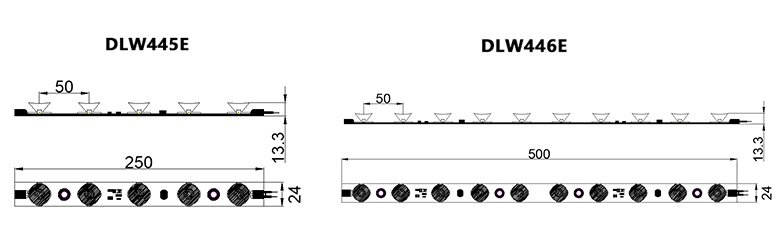

Модель		Чиповый светодиод	Цвет света светодиодов	Цветовая температура (K)	Номинальное напряжение (В)	Мощность (Вт)	Световой поток	Угол свечения	Размер
							( лм )	( °)	(ДхШхВ), мм

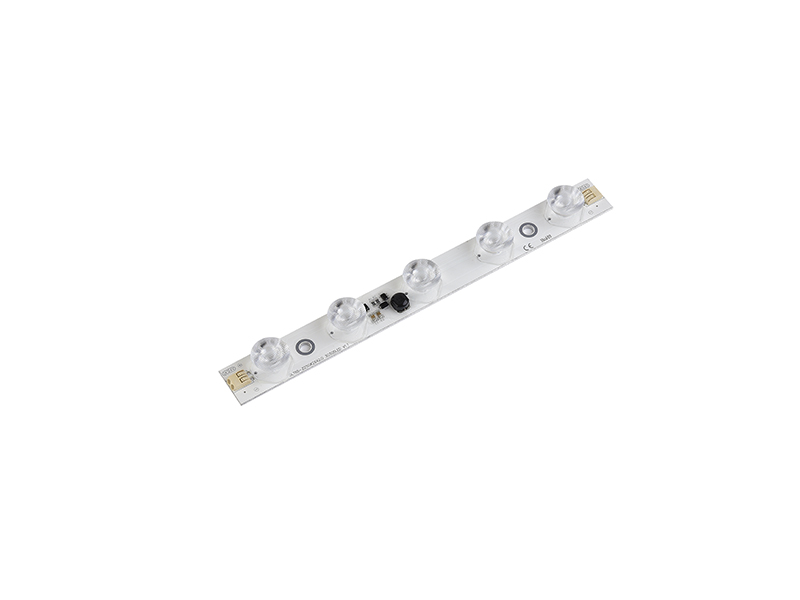

	DLW445E	3030	чистый белый	6000-7000	24	11	800-900	15*45	250*24*13.3

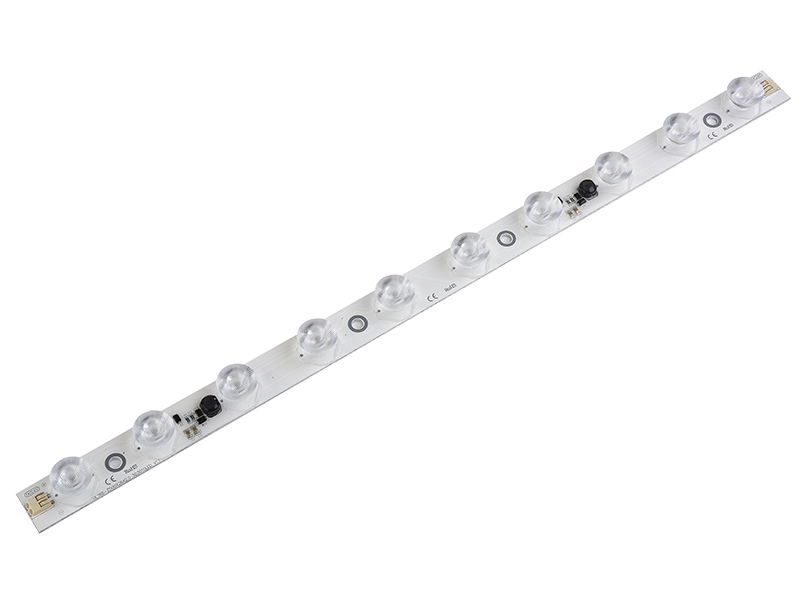

	DLW446E	3030	чистый белый	6000-7000	24	22	1600-1800	15*45	500*24*13.3

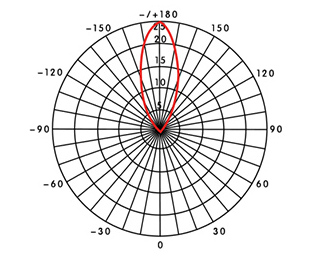

Кривая распределения света:

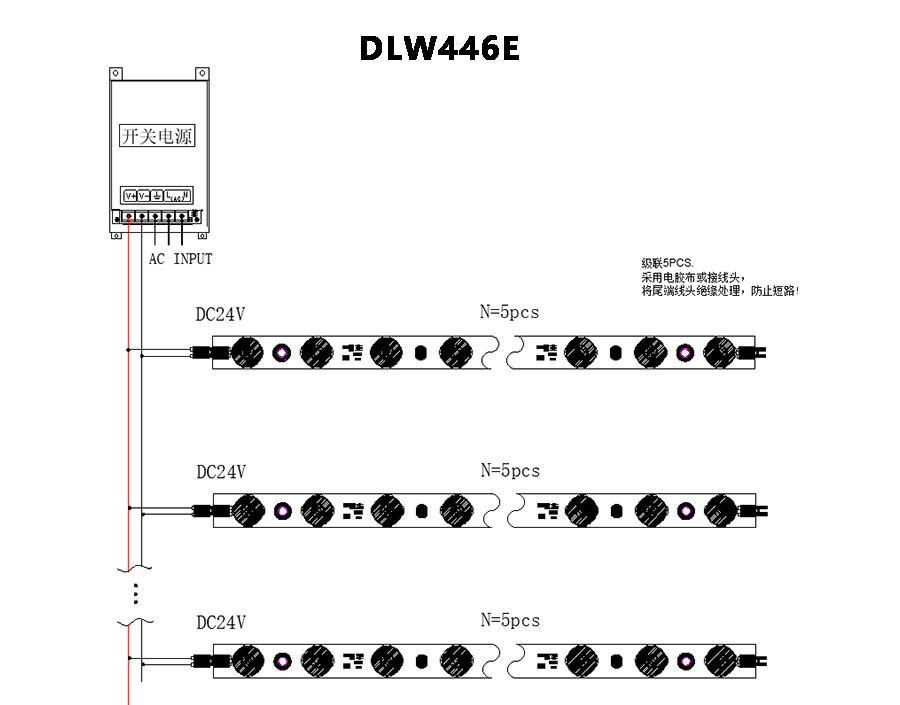

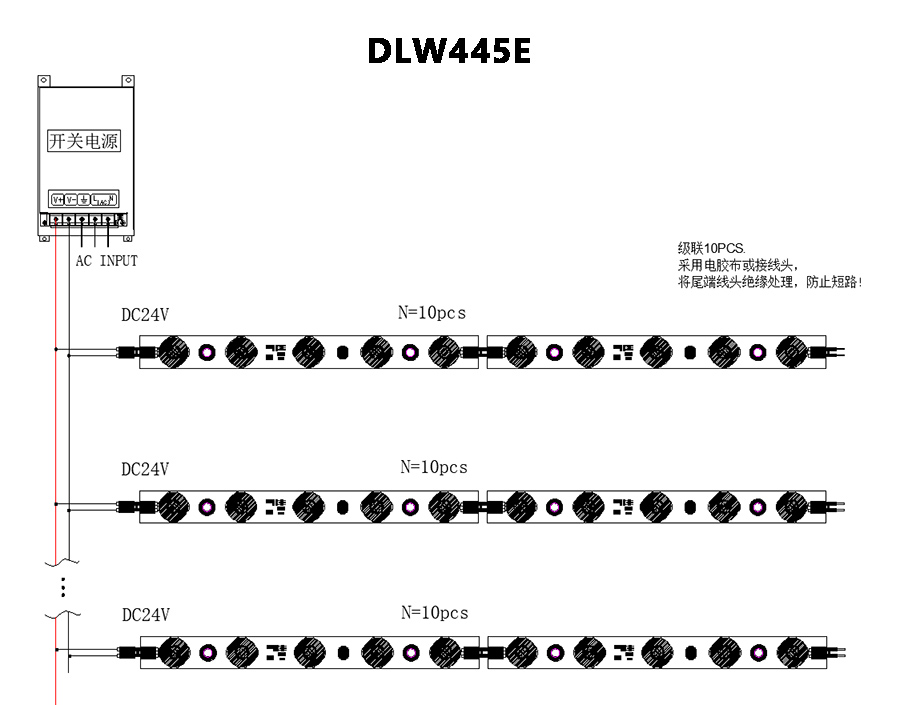

Схема соединения:

•
•

• Главный кабель питания: 2x2.5мм2 или больше. При необходимости удлинить линии светодиодных жестких стержней, необходимо использовать провод 0.75мм2/18# во избежание перегрузки питания, которая может привести к перегреву. Длина блока электропитания и питающего провода между лампочками не должна составлять более 3 метров;
• При установке, пожалуйста, используйте схему;
• Крепежные винты должны быть оснащены прямыми отверстиями и фиксироваться на месте;
• Если в светодиодной ленте имеется неизолированный провод, то необходимо снять 10мм изоляции, а затем установить его в защитную изоляцию соединительной головки;
• Для обеспечения гидроизоляции и защиты питающей линии от коррозии после завинчивания клемм, мы рекомендуем использование однокомпонентного силикона (нейтрального стекла, пластика или водостойкой смазки) в качестве покрытия медного провода для защиты;
• Не прикасаться к проводам под напряжением;
• Рекомендуем использовать импульсный источник питания с соответствующей нормативной спецификацией (защита от короткого замыкания, защита от перенапряжения, защита от перегрузки тока);

• Тестовая панель представляет собой белую акриловую панель толщиной 3мм с коэффициентом пропускания света 54.4%;
• В испытаниях используется металлический световой короб;

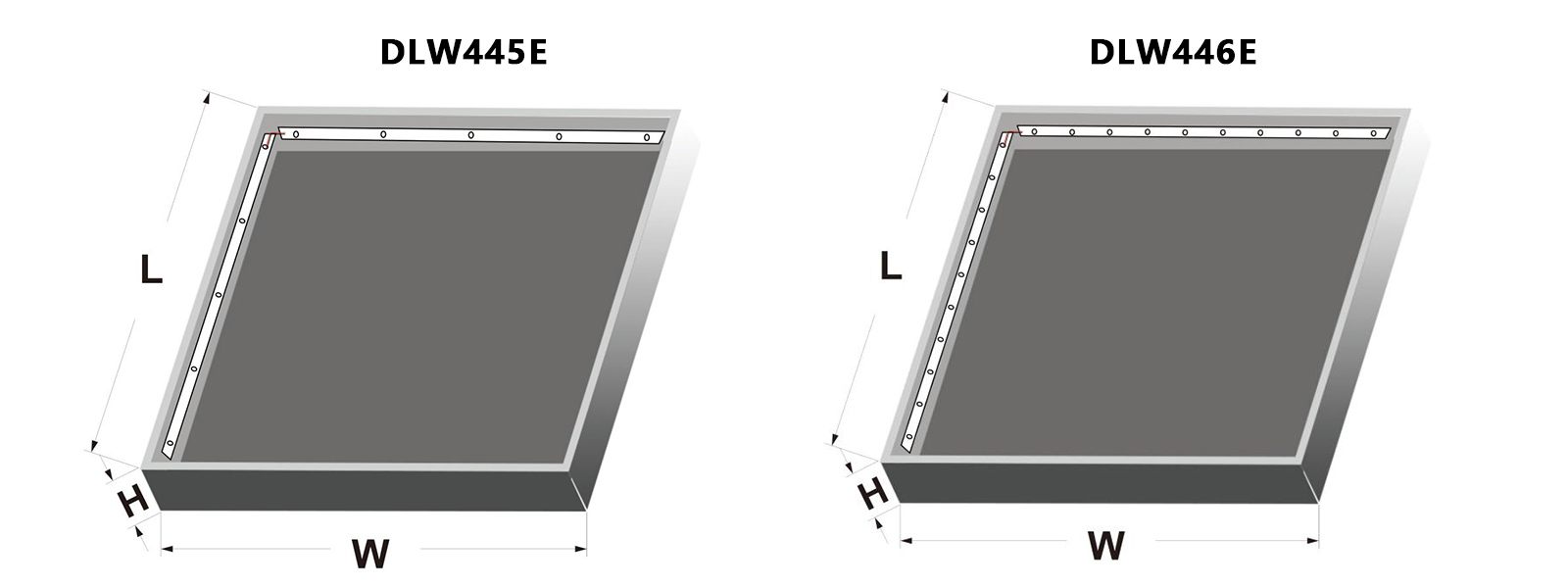

• Расположите модуль равномерно в соответствии с фотоэлектрическими рабочими параметрами;
