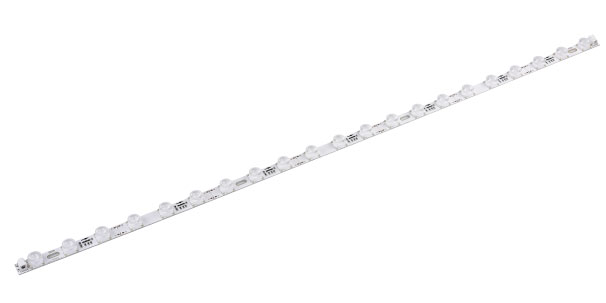

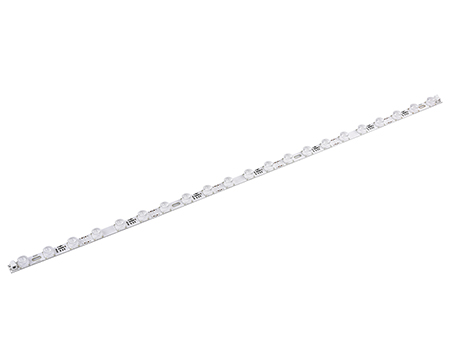

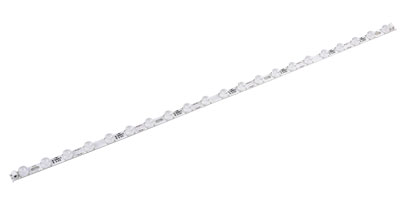

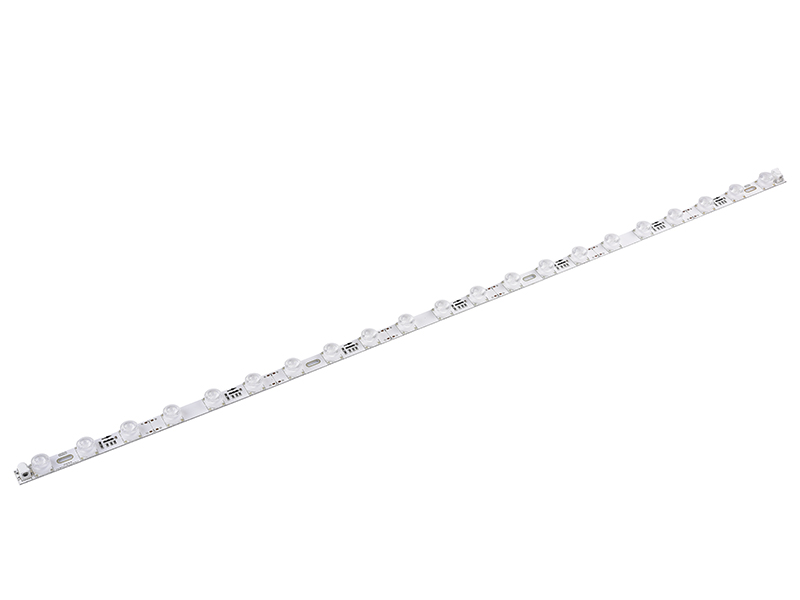

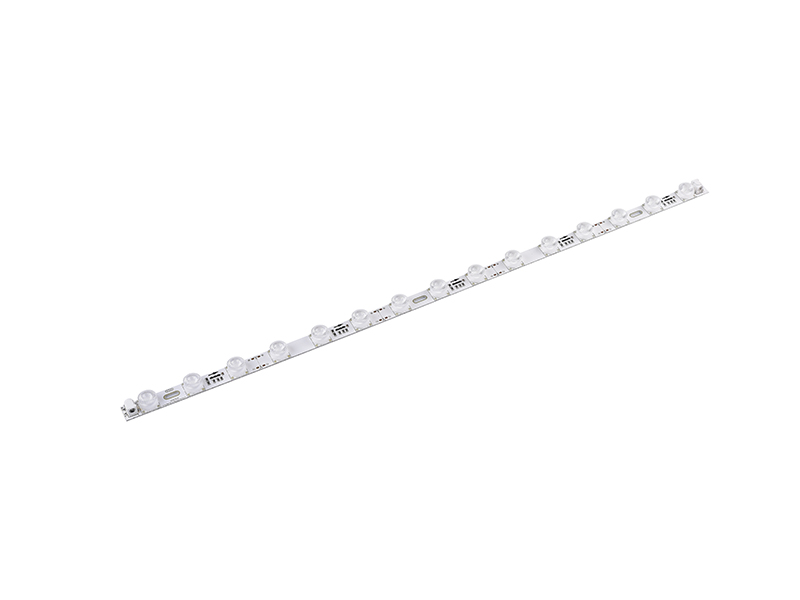

Линейный светодиодный модуль DRV-440E/DRV-443E

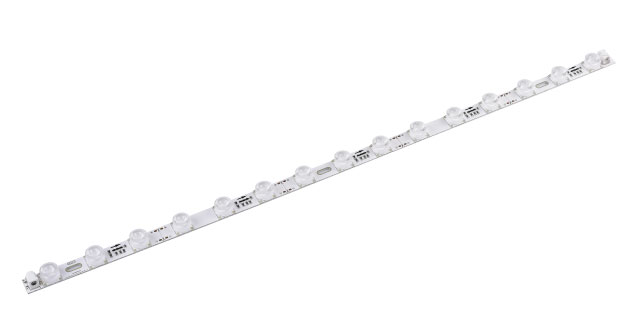

Линейный светодиодный модуль (с боковым свечением)

Общие сведения:

• Используется источник света 3030LED. Линейный светодиодный модуль характеризуется низким сопротивлением тепла, отсутствием световых пятен, низким затуханием света;
• Низкое энергопотребление, высокая яркость, длительный срок эксплуатации, отсутствие необходимости технического обслуживания;

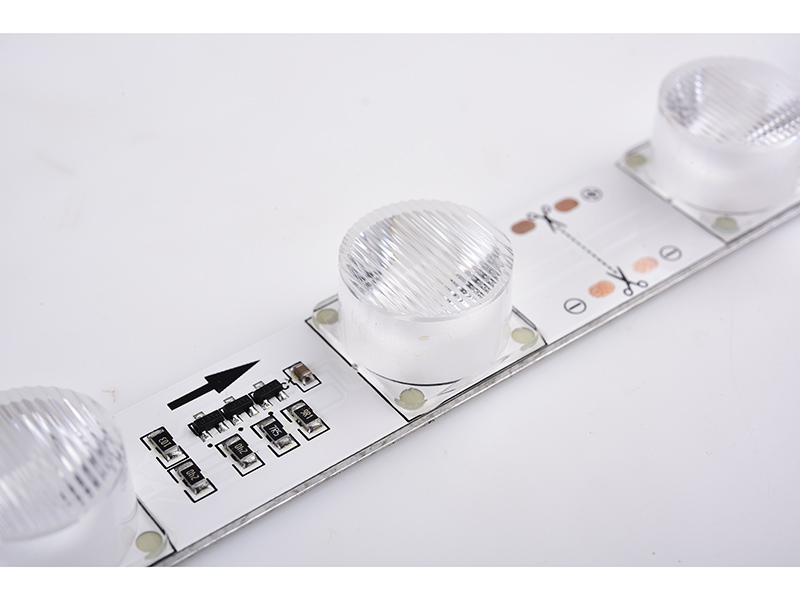

• Интервал резки - 3 светодиода, привлекательный и уникальный внешний вид, хорошее рассеивание тепла, подходит для световых коробов различного размера;
• Низкое напряжение на входе DC24В, надежность и безопасность, водозащита IP33;
• Светодиодный драйвер постоянного тока;

Запрос от

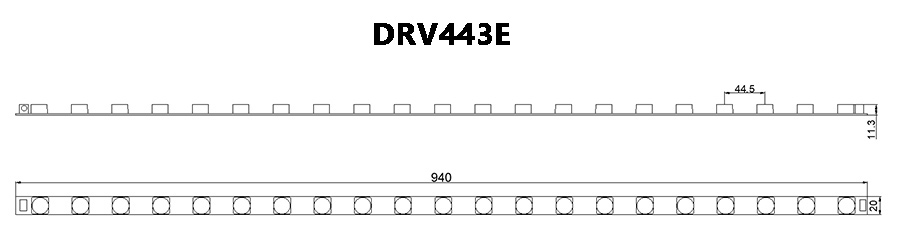

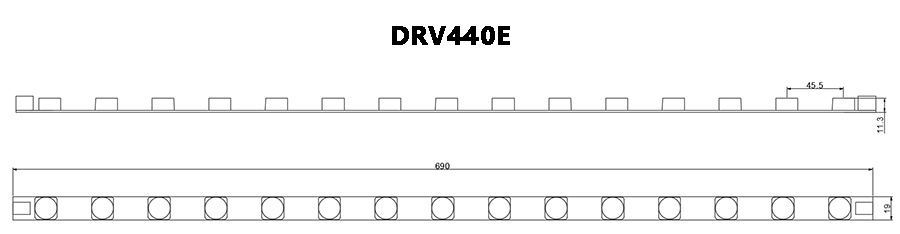

Модель		LED chip	Light color LED	Color temperature(K)	Nominal voltage( V )	Power( W )	Luminous flux	Beam angle	Dimension
							( LM )	( °)	（length*width*height mm）
	DRV440E	3030	чистый белый	7000-8000	24	18	1800-1900	15*45	690*19*11.3
	DRV443E	3030	чистый белый	7000-8000	24	25	2500-2600	15*45	940*20*11.3

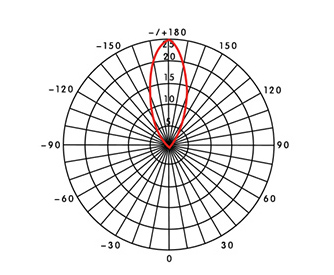

Кривая распределения света:

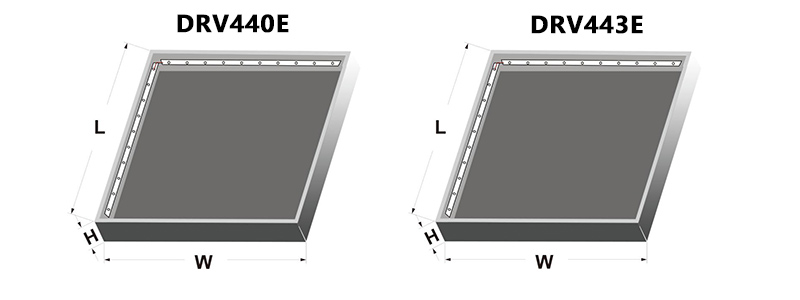

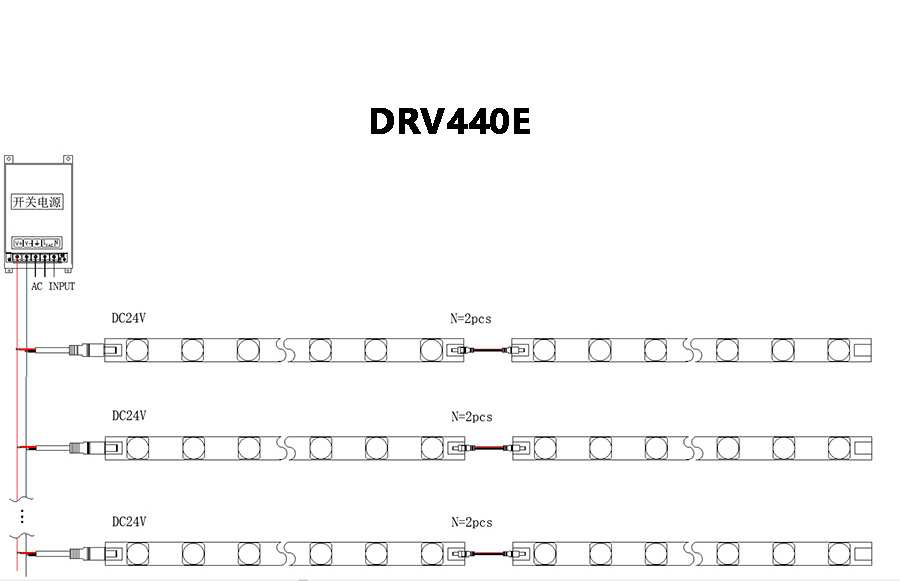

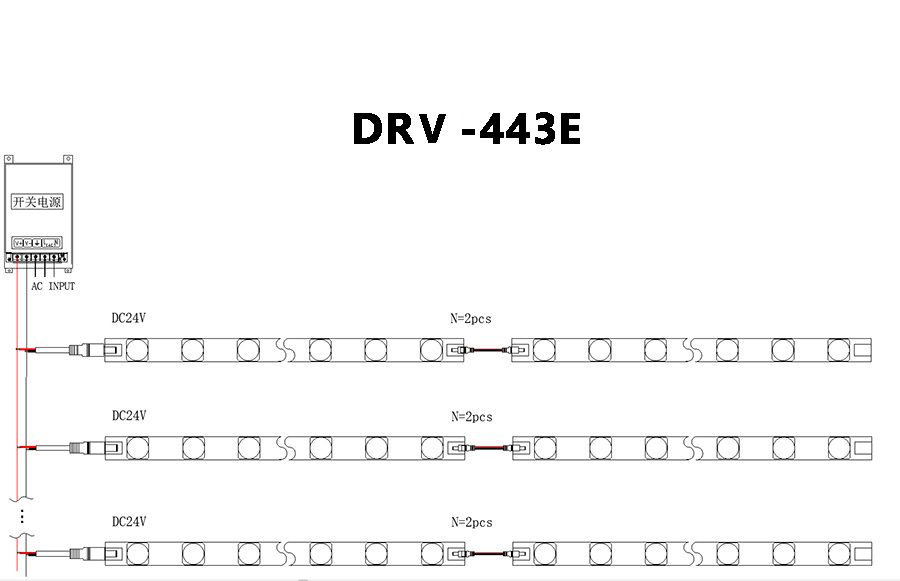

Схема соединения:

•
•

• Главный кабель питания: 2x2.5мм2 или больше. При необходимости удлинить линии светодиодных жестких стержней, необходимо использовать провод 0.75мм2/18# во избежание перегрузки питания, которая может привести к перегреву. Длина блока электропитания и питающего провода между лампочками не должна составлять более 3 метров;
• При установке, пожалуйста, используйте схему;
• Крепежные винты должны быть оснащены прямыми отверстиями и фиксироваться на месте;
• Если в светодиодной ленте имеется неизолированный провод, то необходимо снять 10мм изоляции, а затем установить его в защитную изоляцию соединительной головки;
• Для обеспечения гидроизоляции и защиты питающей линии от коррозии после завинчивания клемм, мы рекомендуем использование однокомпонентного силикона (нейтрального стекла, пластика или водостойкой смазки) в качестве покрытия медного провода для защиты;
• Не прикасаться к проводам под напряжением;
• Рекомендуем использовать импульсный источник питания с соответствующей нормативной спецификацией (защита от короткого замыкания, защита от перенапряжения, защита от перегрузки тока);

• Тестовая панель представляет собой белую акриловую панель толщиной 3мм с коэффициентом пропускания света 54.4%;

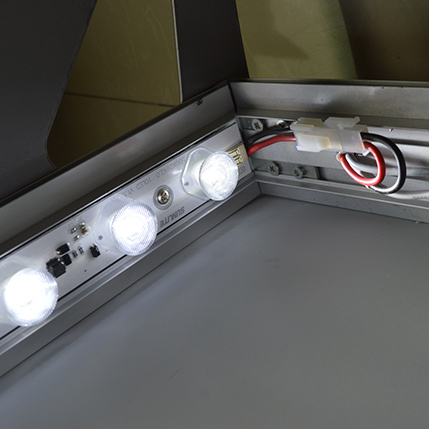

• В испытаниях используется металлический световой короб;
• Расположите модуль равномерно в соответствии с фотоэлектрическими рабочими параметрами;
