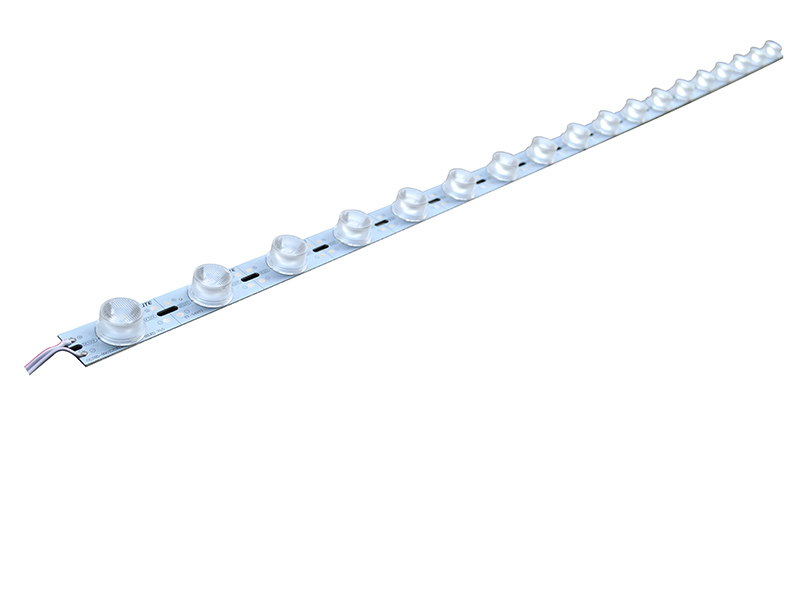

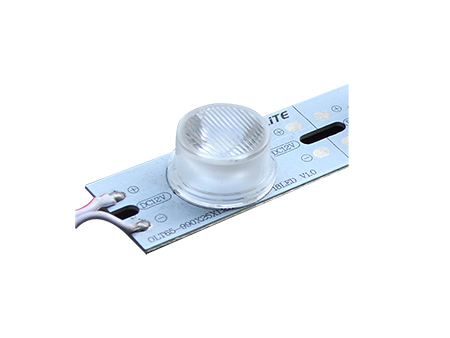

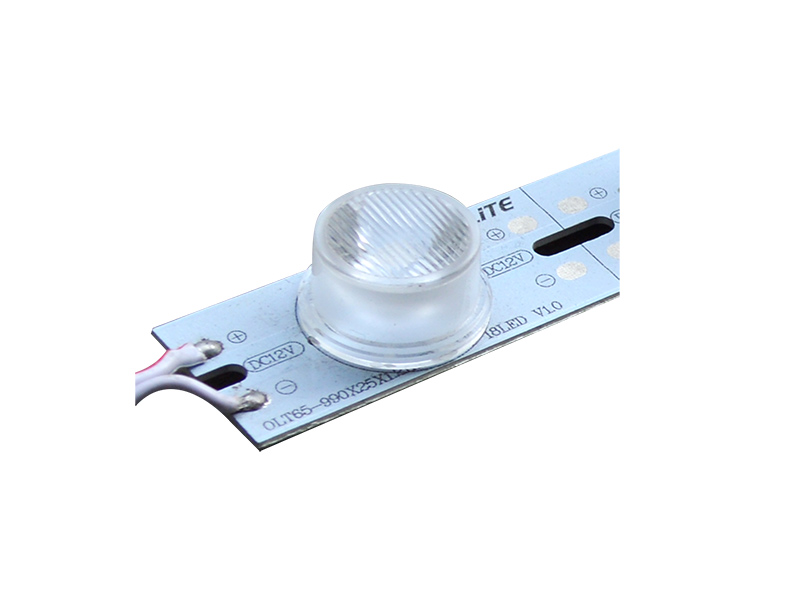

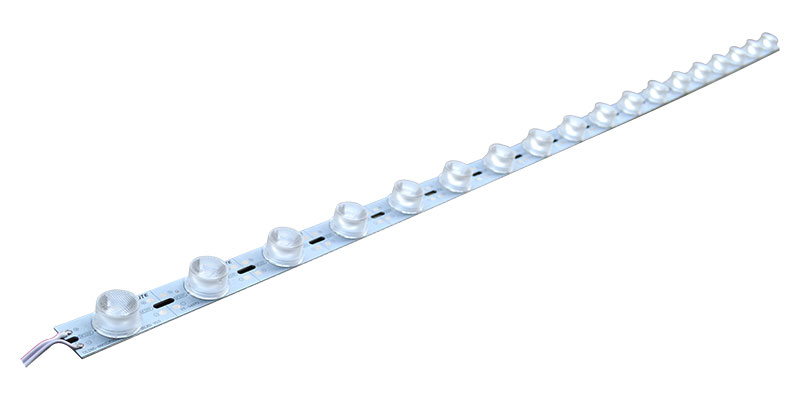

Линейный светодиодный модуль DXD438E

Линейный светодиодный модуль (с боковым свечением)

Общие сведения:

• Высокомощный источник света CREE LED, световая эффективность до 100лм/вт;
• Уникальный дизайн линз с боковым свечением, равномерное рассеивание света и обеспечение равномерной яркости линейного светодиодного модуля;
• Применение драйверов постоянного тока и алюминиевых профилей обеспечивает лучшее рассеивание тепла, характеризуется энергосбережением и экологичностью;
• 3 года гарантии;

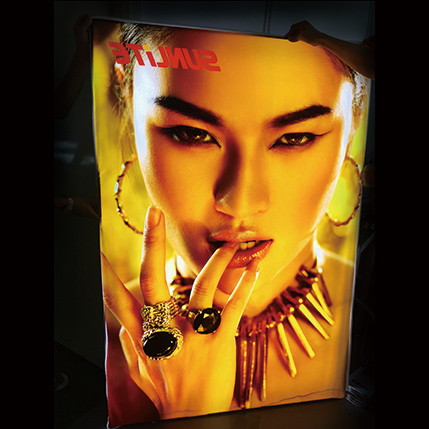

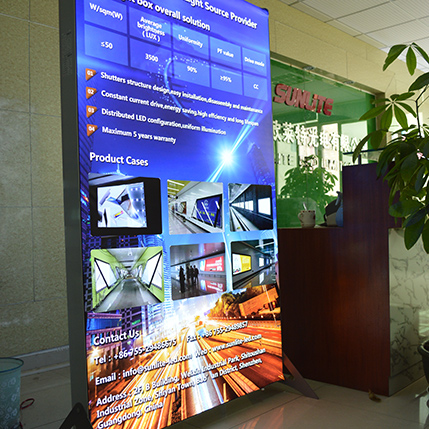

• Применяется для рекламных световых коробов большого и среднего размера с толщиной стенки 10-25см;

Запрос от

<

Модель		Чиповый светодиод	Цвет света светодиодов	Цветовая температура (K)	Номинальное напряжение (В)	Мощность (Вт)	Световой поток	Угол свечения	Размер
							( лм )	( °)	(ДхШхВ), мм
	DOX438E	2835	чистый белый	6000-7000	12	18	1800	6*45	990*25*13.9

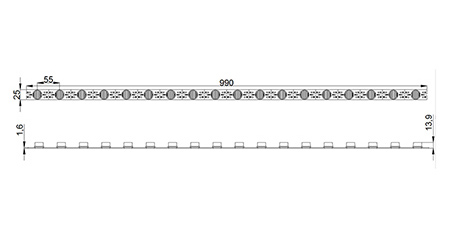

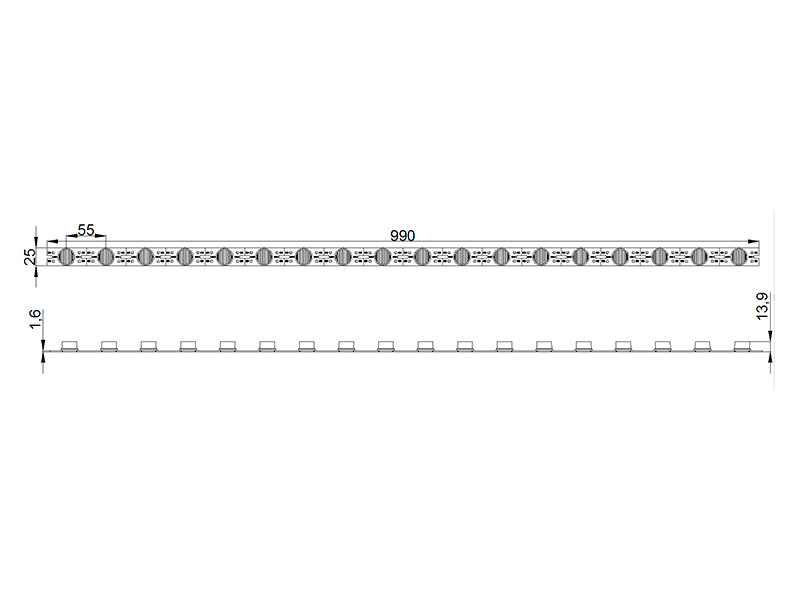

Размер (мм):

Кривая распределения света:

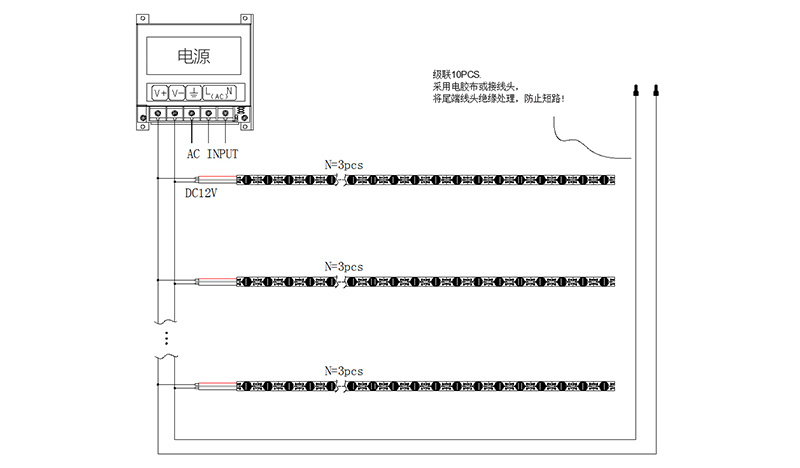

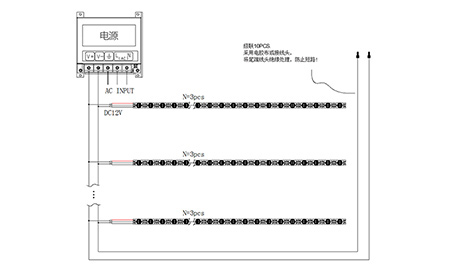

Схема соединения:

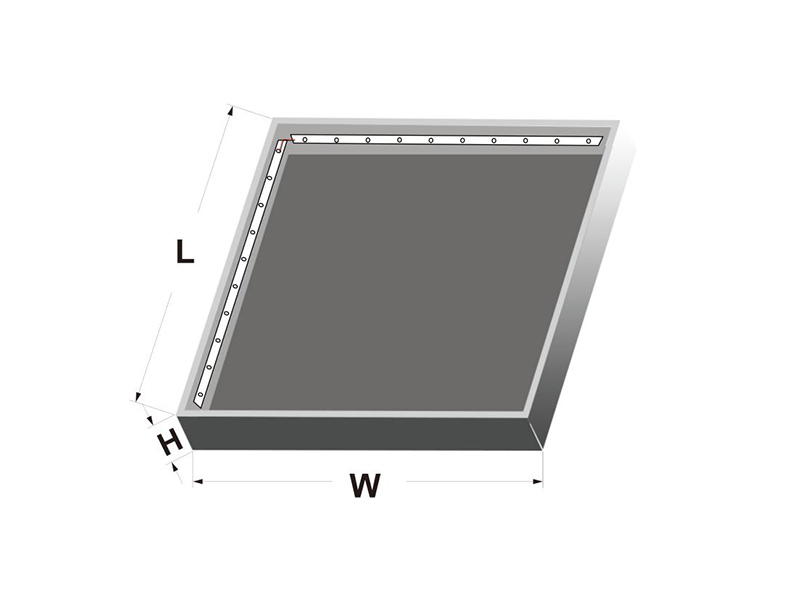

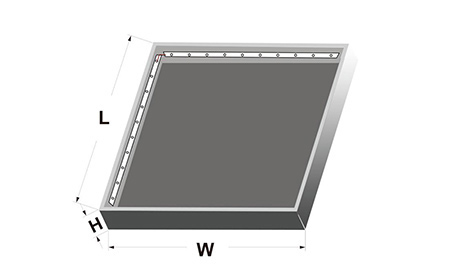

Схема установки:

• Главный кабель питания: 2x1.5мм2 или больше. При необходимости удлинить линии светодиодных жестких стержней, необходимо использовать провод 0.75мм2/18# во избежание перегрузки питания, которая может привести к перегреву. Длина блока электропитания и питающего провода между лампочками не должна составлять более 3 метров;
• При установке, пожалуйста, используйте схему;
• Крепежные винты должны быть оснащены прямыми отверстиями и фиксироваться на месте;
• Если в светодиодной ленте имеется неизолированный провод, то необходимо снять 10мм изоляции, а затем установить его в защитную изоляцию соединительной головки;
• Для обеспечения гидроизоляции и защиты питающей линии от коррозии после завинчивания клемм, мы рекомендуем использование однокомпонентного силикона (нейтрального стекла, пластика или водостойкой смазки) в качестве покрытия медного провода для защиты;
• Не прикасаться к проводам под напряжением;
• Рекомендуем использовать импульсный источник питания с соответствующей нормативной спецификацией (защита от короткого замыкания, защита от перенапряжения, защита от перегрузки тока);

• Тестовая панель представляет собой белую акриловую панель толщиной 3мм с коэффициентом пропускания света 54.4%;
• В испытаниях используется металлический световой короб;
• Расположите модуль равномерно в соответствии с фотоэлектрическими рабочими параметрами;
