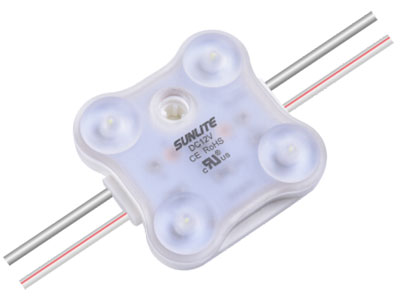

MBX304B (1.8Вт)

Модули подсветки

MBX304B (1.8Вт)
MBX304B (1.8Вт) MBX304B (1.8Вт) MBX304B (1.8Вт) MBX304B (1.8Вт)
  • Соединяются гибкими кабелями;
  • Тип защиты (модули): IP65
  • Индекс цветопередачи Ra: ≥75
  • Световой поток на модульную цепь: 170лм
  • CE маркировка;
  • 5 лет гарантии;

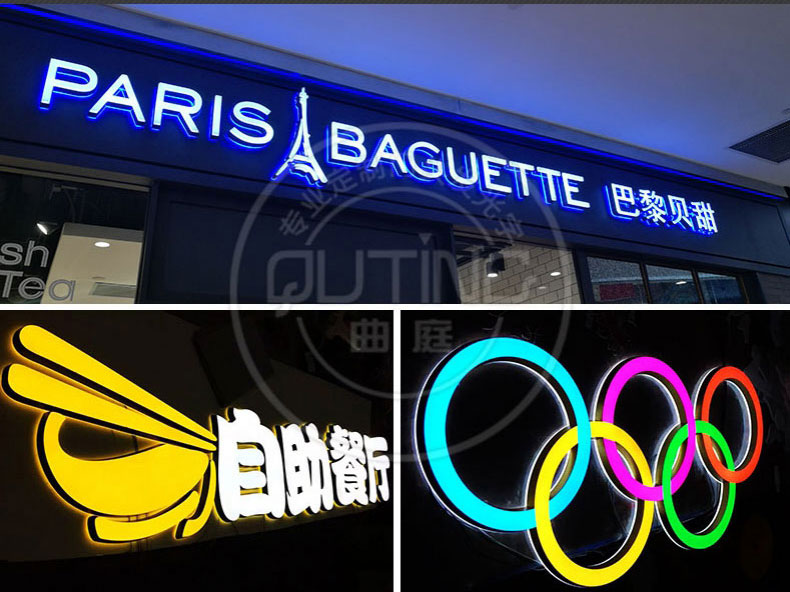

  • Подходят для подсветки светового короба и вывесок размером 6-18см;
Общие сведения:
  • Используется источник света SMD2835, характеризуется хорошей цветопередачей;
  • Доступны в чистом белом цвете и холодном белом цвете;
  • Ультразвуковые технологии, отличная атмосферостойкость, трудно поддается взлому или повреждениям;
  • Огнестойкость до UL94V-0;
  • Оптическая линза с углом свечения 160° обеспечивает равномерное освещение;
  • Низкий вход DC 12В, характеризуется надежностью и безопасностью, водонепроницаемость IP67;
Технические характеристики:
Модель Чиповый светодиод Цвет света светодиодов Цветовая температура (K) Номинальное напряжение (В) Мощность (Вт) Световой поток Номинальная эффективность (лм/Вт) Угол свечения Номинальный ток（мA） Сертификат Индекс цветопередачи, R (CRI)
( лм ) ( °)
MBX304B 2835 холодный белый 9000-12000 12 1.8 170 94 170 150 CE RoHS ≥75
чистый белый 7000-8000 12 1.8 170 94 170 150 CE RoHS ≥75
Другие технические характеристики:
Макс. длина цепи Цвет Светодиодный трансформатор Вес (г/ед) Рабочая температура (℃) Температура (℃) Степень защиты IP (модули) Размер Число светодиодов на модуль Гарантийный период (год)
(ДхШхВ), мм
20 Белый постоянное напряжение 18 -25～+60 -25～+70 IP65 42х42х11 4 5

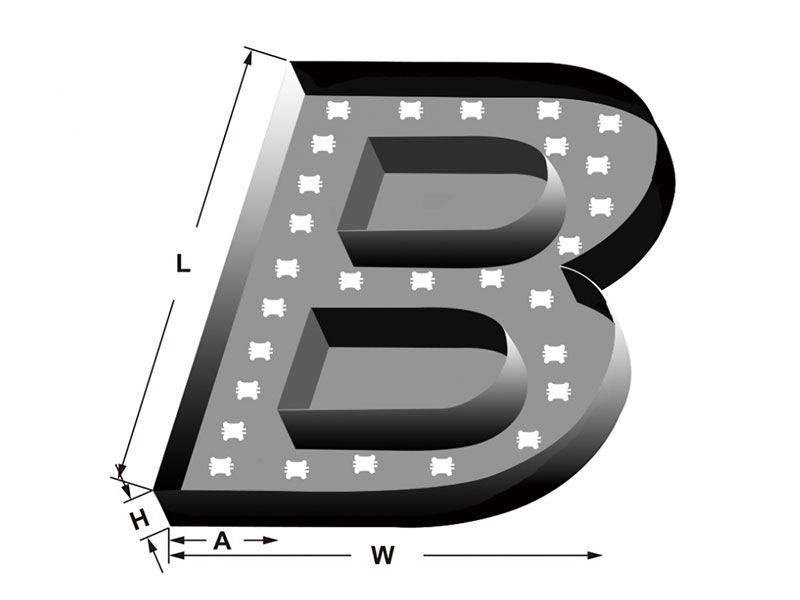

Монтаж или схема подключения
MBX304B (1.8Вт)

Метод установки: Для позиционирования и крепления необходимо использовать двухсторонний скотч из пенополиэтилена и клей для нейтрального стекла.

Каскад и модуль могут разрезаться.

Инструкция по установке:
  • Главный кабель питания: 2x1.5мм2. При необходимости удлинить линии светодиодных жестких стержней, необходимо использовать провод 0.75мм2/18# во избежание перегрузки питания, которая может привести к перегреву. Длина блока электропитания и питающего провода между лампочками не должна составлять более 3 метров;
  • При установке, пожалуйста, используйте схему;
  • Крепежные винты должны быть оснащены прямыми отверстиями и фиксироваться на месте;
  • Если в светодиодной ленте имеется неизолированный провод, то необходимо снять 10мм изоляции, а затем установить его в защитную изоляцию соединительной головки;
  • Для обеспечения гидроизоляции и защиты питающей линии от коррозии после завинчивания клемм, мы рекомендуем использование однокомпонентного силикона (нейтрального стекла, пластика или водостойкой смазки) в качестве покрытия медного провода для защиты;
  • Не прикасаться к проводам под напряжением;
  • Рекомендуем использовать импульсный источник питания с соответствующей нормативной спецификацией (защита от короткого замыкания, защита от перенапряжения, защита от перегрузки тока);

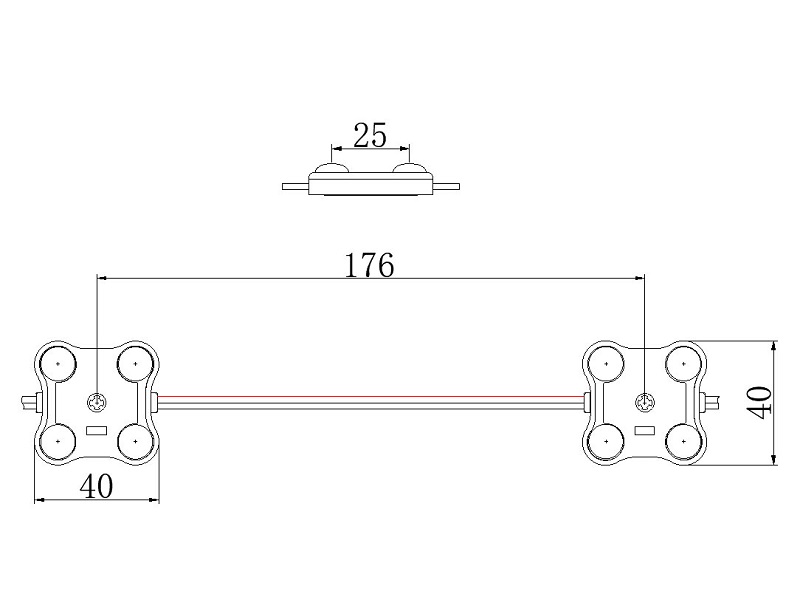

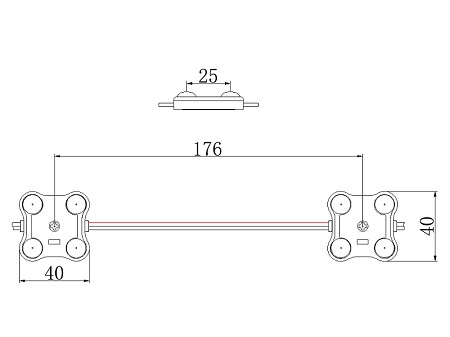

Размеры:
MBX304B (1.8Вт)

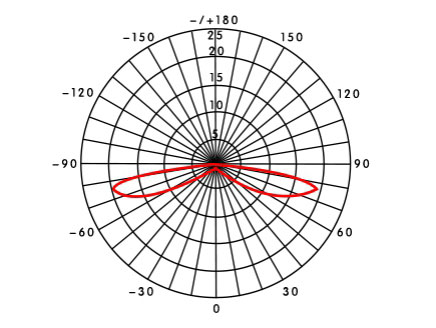

Кривая распределения света:
MBX304B (1.8Вт)

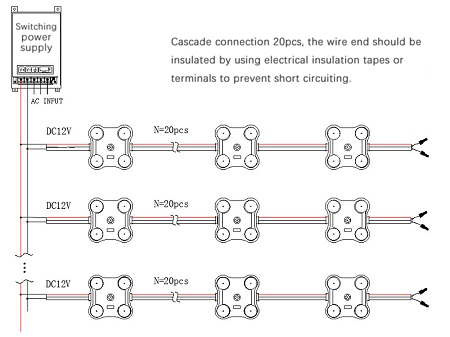

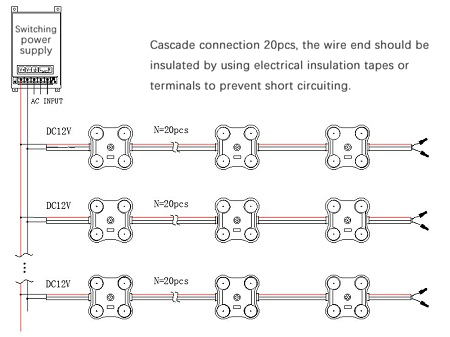

Схема соединения:
MBX304B (1.8Вт)
