MKX241B (0.36Вт)

Модули подсветки

• Соединяются гибкими кабелями;
• Тип защиты (модули): IP65
• Индекс цветопередачи Ra: ≥75
• Световой поток на модульную цепь: 30лм
• CE маркировка;
• 3 года гарантии;

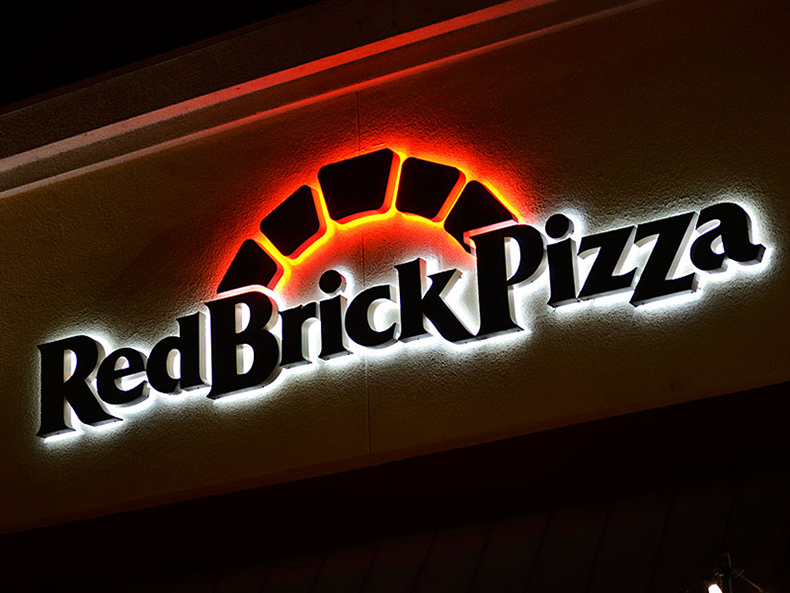

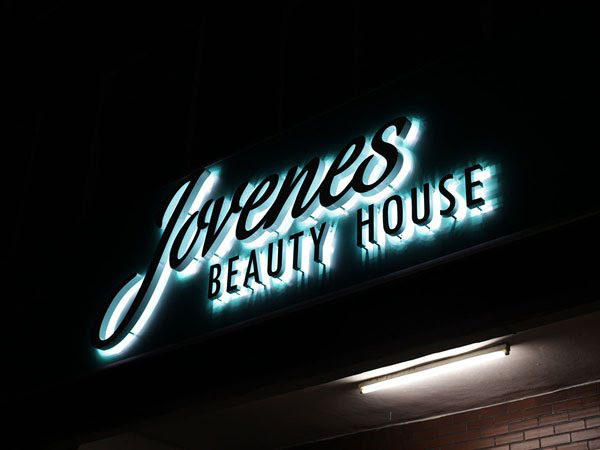

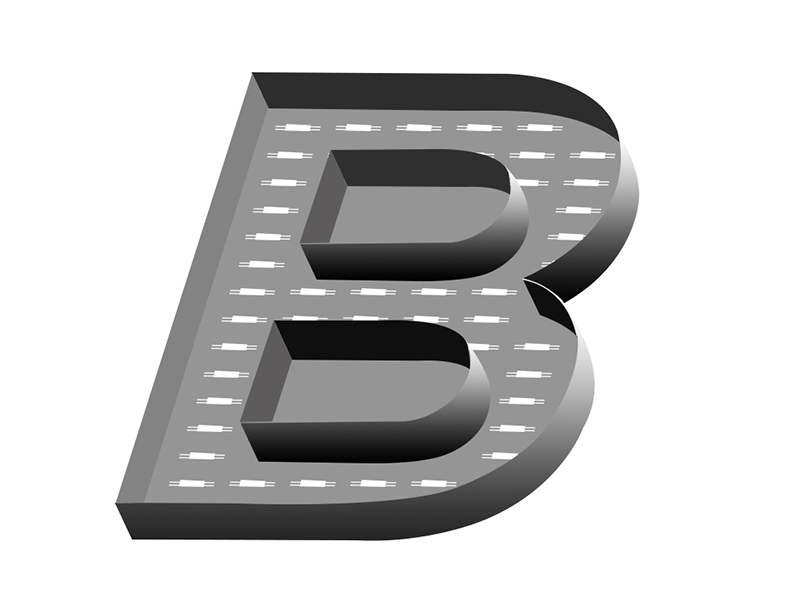

• Подходят для подсветки светового короба и вывесок размером 4-8см;

Запрос от

• Используется источник света SMD2835, характеризуется хорошей цветопередачей;
• Доступны в чистом белом цвете, холодном белом цвете и красном цвете;
• При производстве используется технология литья под давлением из ПВХ. Модули отличаются высокой степенью устойчивости к погодным условиям и деформации;
• Огнестойкость до UL94V-0;

Монтаж или схема подключения

Метод установки: Для позиционирования и крепления необходимо использовать двухсторонний скотч из пенополиэтилена и клей для нейтрального стекла.

Каскад и модуль могут разрезаться.

• Главный кабель питания: 2x2.5мм². При необходимости удлинить линии светодиодных жестких стержней, необходимо использовать провод 0.75мм2/18# во избежание перегрузки питания, которая может привести к перегреву. Длина блока электропитания и питающего провода между лампочками не должна составлять более 3 метров;
• При установке, пожалуйста, используйте схему;
• Крепежные винты должны быть оснащены прямыми отверстиями и фиксироваться на месте;
• Если в светодиодной ленте имеется неизолированный провод, то необходимо снять 10мм изоляции, а затем установить его в защитную изоляцию соединительной головки;
• Для обеспечения гидроизоляции и защиты питающей линии от коррозии после завинчивания клемм, мы рекомендуем использование однокомпонентного силикона (нейтрального стекла, пластика или водостойкой смазки) в качестве покрытия медного провода для защиты;
• Не прикасаться к проводам под напряжением;
• Рекомендуем использовать импульсный источник питания с соответствующей нормативной спецификацией (защита от короткого замыкания, защита от перенапряжения, защита от перегрузки тока);

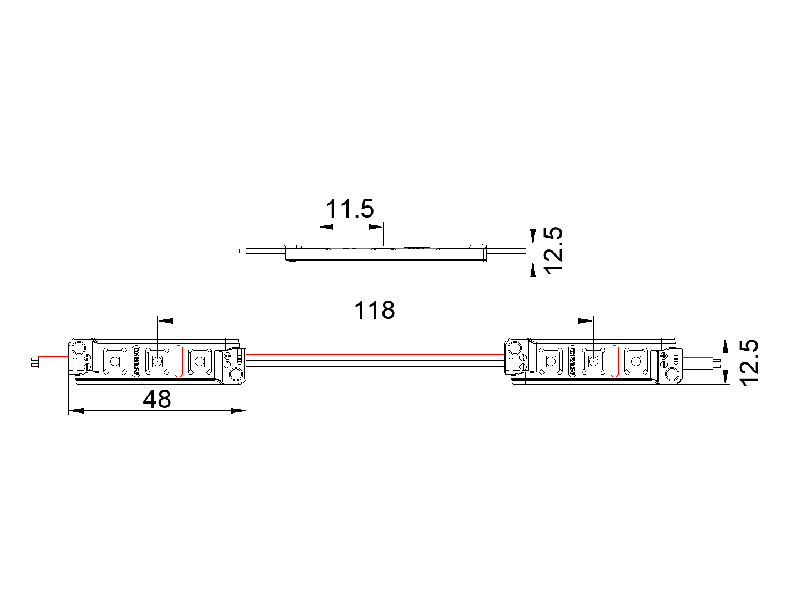

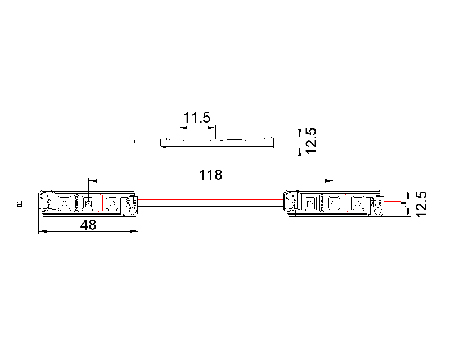

Размеры:

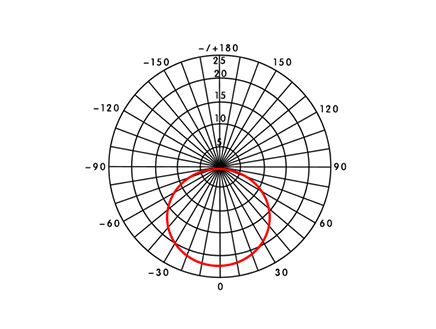

Кривая распределения света:

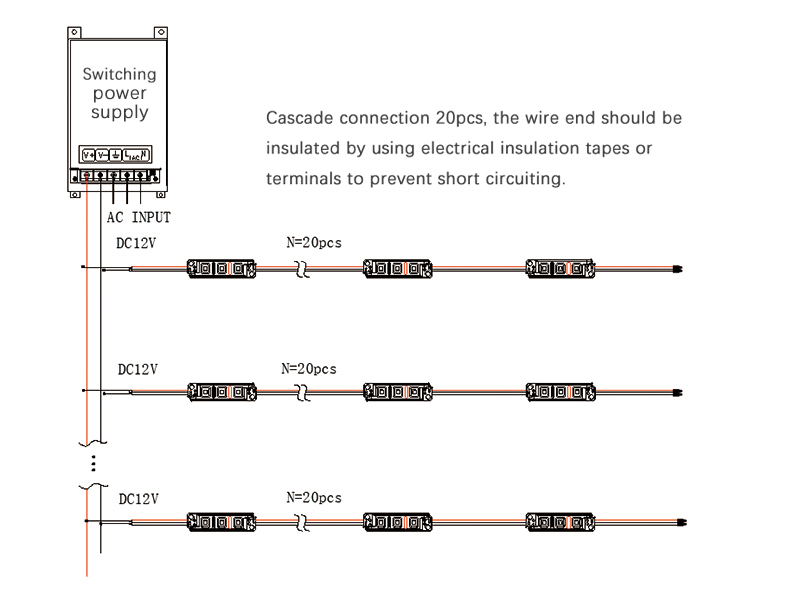

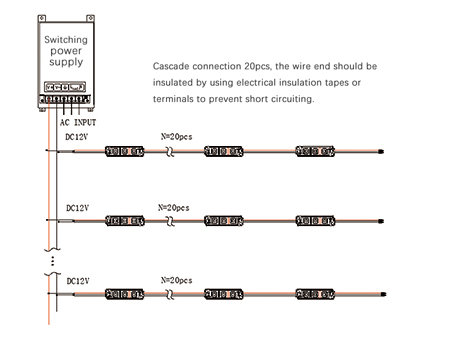

Схема соединения:
