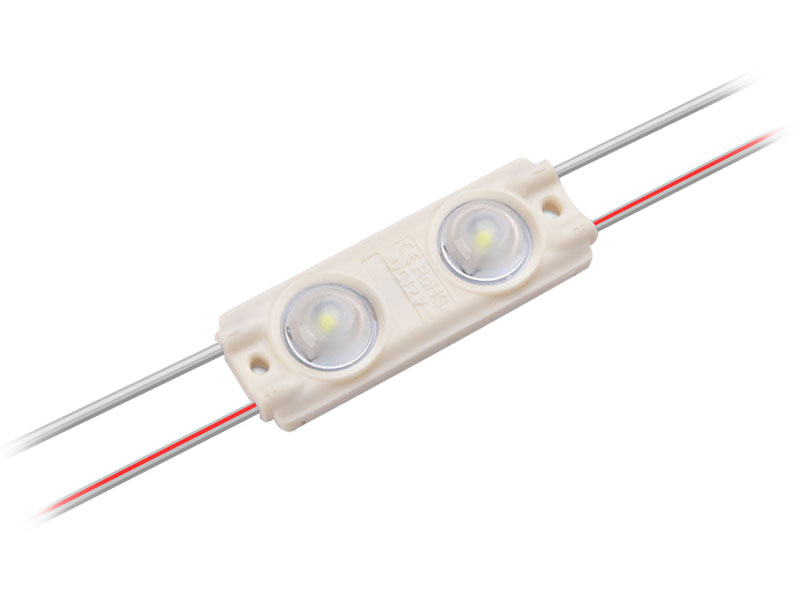

MKX236 (0.72Вт)

Модули подсветки

MKX236 (0.72Вт)
MKX236 (0.72Вт) MKX236 (0.72Вт) MKX236 (0.72Вт) MKX236 (0.72Вт) MKX236 (0.72Вт)

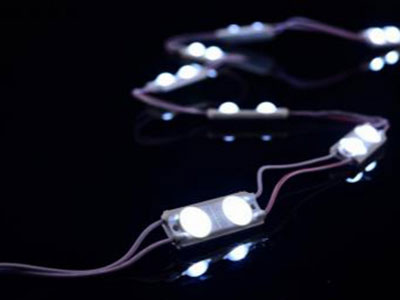

  • Соединяются гибкими кабелями;
  • Тип защиты (модули): IP65
  • Индекс цветопередачи Ra: ≥75
  • Световой поток на модульную цепь: 68лм
  • CE маркировка;
  • 3 года гарантии;

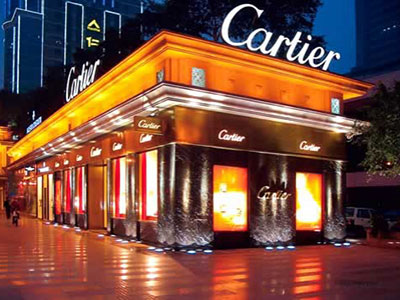

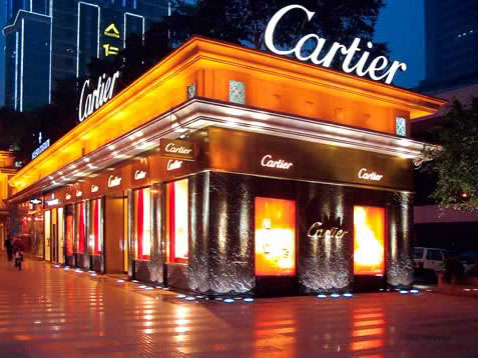

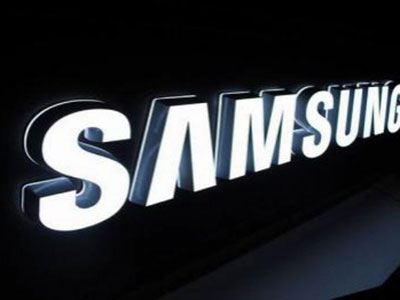

  • Подходят для подсветки светового короба и вывесок размером 6-18см;
Общие сведения:
  • Используется источник света SMD2835 (68лм/модуль) , характеризуется хорошей цветопередачей;
  • доступны в чистом белом цвете и холодном белом цвете;
  • При производстве используется технология литья под давлением из ПВХ. Модули отличаются высокой степенью устойчивости к погодным условиям и деформации;
  • Огнестойкость до UL94V-0;
  • Оптическая линза обеспечивает низкое энергопотребление, высокую степень яркости, длительным сроком службы и высокой производительностью;
Технические характеристики:
Модель Чиповый светодиод Цвет света светодиодов Цветовая температура (K) Номинальное напряжение (В) Мощность (Вт) Световой поток Номинальная эффективность (лм/Вт) Угол свечения Номинальный ток（мA） Сертификат Индекс цветопередачи, R (CRI)
(лм) ( °)
MKX236B 2835 холодный белый 9000-12000 12 0.72 68 94 160 60 CE RoHS ≥75
чистый белый 7000-8000 12 0.72 68 94 160 60 CE RoHS ≥75
Другие технические характеристики:
Макс. длина цепи Цвет Светодиодный трансформатор Вес (г/ед) Рабочая температура (℃) Температура (℃) Степень защиты IP (модули) Размер Число светодиодов на модуль Гарантийный период (год)
(ДхШхВ), мм
20 Белый постоянное напряжение 17 -25～+60 -25～+70 IP65 44*15.8*8 2 3

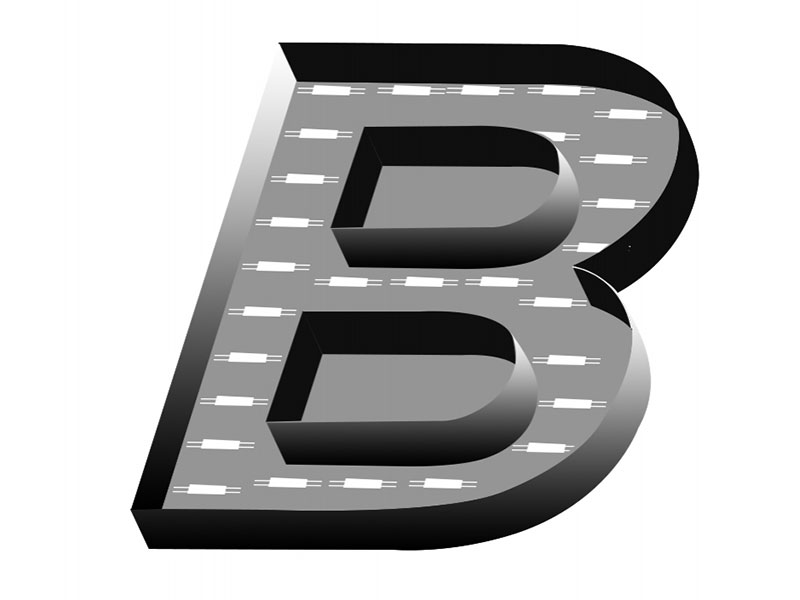

Монтаж или схема подключения
MKX236 (0.72Вт)

Метод установки: Для позиционирования и крепления необходимо использовать двухсторонний скотч из пенополиэтилена и клей для нейтрального стекла.

Каскад и модуль могут разрезаться.

Инструкция по установке:
  • Главный кабель питания: 2x1.5мм2. При необходимости удлинить линии светодиодных жестких стержней, необходимо использовать провод 0.75мм2/18# во избежание перегрузки питания, которая может привести к перегреву. Длина блока электропитания и питающего провода между лампочками не должна составлять более 3 метров;
  • При установке, пожалуйста, используйте схему;
  • Крепежные винты должны быть оснащены прямыми отверстиями и фиксироваться на месте;
  • Если в светодиодной ленте имеется неизолированный провод, то необходимо снять 10мм изоляции, а затем установить его в защитную изоляцию соединительной головки;
  • Для обеспечения гидроизоляции и защиты питающей линии от коррозии после завинчивания клемм, мы рекомендуем использование однокомпонентного силикона (нейтрального стекла, пластика или водостойкой смазки) в качестве покрытия медного провода для защиты;
  • Не прикасаться к проводам под напряжением;
  • Рекомендуем использовать импульсный источник питания с соответствующей нормативной спецификацией (защита от короткого замыкания, защита от перенапряжения, защита от перегрузки тока);

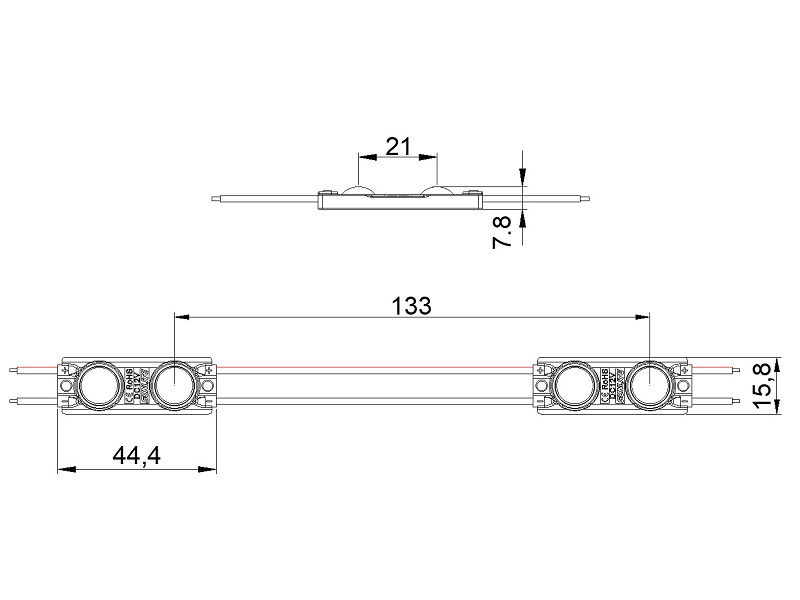

Размеры:
MKX236 (0.72Вт)

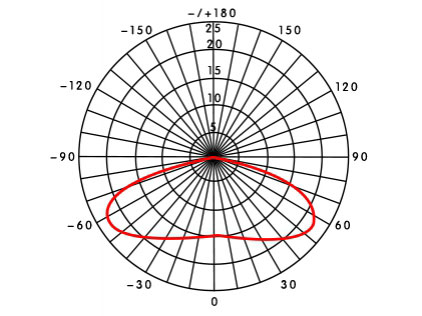

Кривая распределения света:
MKX236 (0.72Вт)

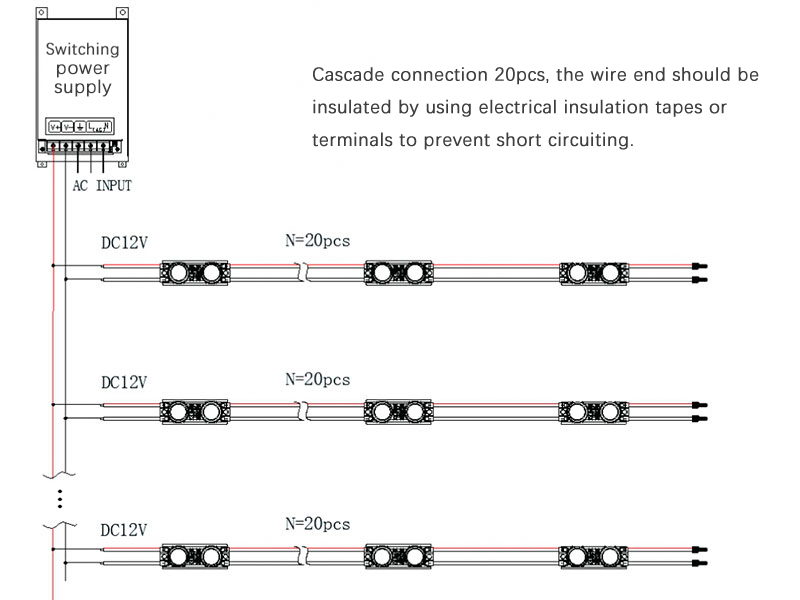

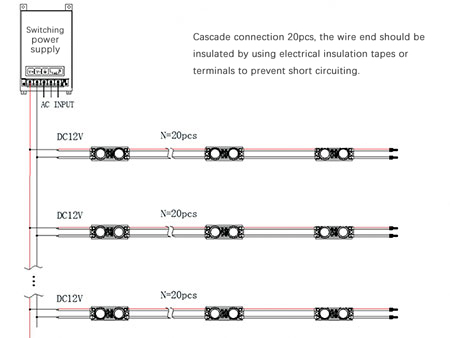

Схема соединения:
MKX236 (0.72Вт)

Компания Sunlite является профессионалом в области разработок решений для светодиодного освещения. Мы предлагаем услуги по разработке и производству широкого ассортимента внутреннего и наружного освещения для рекламных таблоидов, декоративных панелей и др. Мы также предоставляем услуги по разработке осветительных решений на заказ в соответствии с требованиями заказчика. В каталоге нашего производителя представлен широкий ассортимент товаров, среди которых наиболее востребованными являются светодиодные ленты, светодиодные модули, блоки питания и иные светодиодные комплектующие. Для более детальной информации, пожалуйста, свяжитесь с нашими представителями.
